Mașini Prima Power pentru prelucrarea tablei

Mașină de tăiere laser cu fibră, cu arhitectură gantry și layout reversibil, livrată ca modul plug-and-play.

Zonă de lucru

• 1530: X 3.100 × Y 1.550 × Z 150 mm
• 2040: X 4.200 × Y 2.100 × Z 150 mm
• 2060: X 6.200 × Y 2.100 × Z 150 mm

Viteză axe

130 m/min (180 m/min pe traiectorie)

Sursă laser fibră

4, 6, 8, 10, 12 sau 15 kW

Instalare

sursa laser, chillerele, motoarele și optica sunt integrate într-un modul de servicii: două zile de la livrare la producție, conform Prima Power

• CNC, sursă laser și structură proiectate în grupul Prima Industrie

Senzori noi în capul laser și algoritmi de inteligență artificială pentru monitorizarea și controlul procesului. Toate soluțiile de automatizare sunt disponibile pentru toate formatele.

Laser 2D accesibil ca investiție și cost de operare, cu acționare liniară fără întreținere.

Zonă de lucru

• 1530: X 3.048 × Y 1.524 × Z 150 mm
• 2040: X 4.064 × Y 2.032 × Z 150 mm

Viteză axe

100 m/min (140 m/min pe traiectorie)

Precizie de poziționare și repetabilitate

0,03 mm (VDI/DGQ 3441)

Sursă laser fibră

4, 6 sau 8 kW

Construcție

cadru din granit sintetic, cărucior din aluminiu, cap laser adaptiv cu o singură lentilă

Costuri de operare

• până la 40% mai puțin gaz (opțiunile ECO-TOUCH Cut și Gas Mixer)
• utilizarea tablei până la 96%
• amprentă la sol cu 22% mai mică

Modulară: se integrează cu module de automatizare pentru încărcare, descărcare, sortare și stivuire a tablelor și pieselor, inclusiv Laser Compact Tower.

Depozit compact care încarcă automat tabla brută pe schimbătorul de palete al unui laser 2D și readuce tablele tăiate în depozit.

Compatibilitate

sisteme laser 2D de format 1530

Funcție

încărcarea materialului brut pe schimbătorul de palete și descărcarea tablelor tăiate înapoi în depozit

• Producție neasistată cât timp există material și loc de depozitare

Laser 3D pentru producția auto, proiectat pentru volume mari de piese din oțel ambutisat la cald.

Zonă de lucru

• X 3.050 mm · Y 1.530 sau 2.100 mm · Z 612 mm
• A 360° · B ±135° · C ±12 mm

Viteză axe

• X, Y, Z 120 m/min (208 m/min pe traiectorie)
• A, B 1,5 rot/s

Precizie

0,03 mm (VDI 3441)

Sursă laser fibră

3 sau 4 kW

Configurare

până la trei mașini legate la un singur transportor magnetic de deșeuri, fără lucrări de excavare

Prima Power o prezintă drept cea mai rapidă mașină laser 3D din lume și raportează o productivitate cu până la 13% mai mare față de cifrele standard din producția auto.

Laser 3D cu volum de lucru mare, care face tăiere 3D, tăiere 2D și sudură într-o singură mașină.

Zonă de lucru

• X 4.140 · Y 2.100 · Z 1.020 mm
• A 360° · B ±135° · C ±12 mm

Viteză axe

X, Y, Z 120 m/min · A, B 1,5 rot/s

Precizie

0,03 mm (VDI 3441)

Sursă laser fibră

3 sau 4 kW

Configurații

• mese fixe
• cabină împărțită (Split Cabin), cu încărcare într-o jumătate cât se lucrează în cealaltă
• mese navetă
• masă rotativă, pentru serii mari fără oprirea mașinii

Pentru producători de piese ambutisate din domenii diverse: service-uri, prese, aerospațial, utilaje agricole, auto.

Tehnologia Laser Next într-o mașină compactă și accesibilă, pentru ateliere și serii mici și medii.

Curse axe

• X 3.160 · Y 2.100 · Z 750 mm
• A 360° · B ±135° · C ±12 mm

Viteză

X, Y, Z 90 m/min (155,9 m/min pe traiectorie)

Precizie

0,03 mm (VDI 3441)

Sursă laser fibră

3 sau 4 kW

Materiale

inox, aluminiu, titan; cap de sudură opțional pentru îmbinări prin suprapunere și cap la cap

• Programare dintr-un click în CAM

Prima Power indică un cost pe piesă cu până la 25% sub piață, o amprentă la sol cu 25% mai mică și un consum de azot cu până la 30% mai mic, datorită duzei de tăiere.

Laser 3D cu patru capete sincronizate care taie simultan aceeași piesă, pentru volume foarte mari: piese auto ambutisate și turnate.

Curse axe

• X 4.770 · Y 2.860 · Z 650 mm
• A 360° · B ±135° · C ±12 mm

Viteză

X, Y, Z 110 m/min (190 m/min pe traiectorie) · A, B 1,5 rot/s

Precizie

0,03 mm (VDI 3441)

Sursă laser fibră

3 sau 4 kW

Gabarit

incintă de 10 × 10 m, cu sursele laser, chillerele și tablourile electrice pe acoperiș (mezanin)

Automatizare integrată

încărcare și descărcare în timp mascat, control de calitate, marcare; legătură directă între linia de ambutisare și cea de asamblare

Prima Power raportează o productivitate pe m² cu 280% mai mare și, în medie, cu 75% mai puține stații de tăiere și timp de schimbare a producției, față de mașinile 3D cu un singur cap.

Sistem laser multi-axă de precizie pentru sudură, găurire și tăiere, pe piese 3D medii și mari.

Curse

• 795 XS: X 1.000 × Y 1.000 × Z 1.000 mm
• 795 XL: X 2.000 × Y 1.000 × Z 1.000 mm
• înălțimi Z extinse: 1.370 sau 1.830 mm

BeamDirector®

C 900° · D 300° (±150° față de verticală) · 90 rpm

Viteză axe

X, Y, Z 20 m/min

Precizie

X, Y, Z 25 µm · BeamDirector® ±15 arcsec

Sursă laser fibră

• CW până la 6.000 W
• QCW până la 23.000 W

Pentru aerospațial, auto, motoare cu turbină și producție generală. Comanda S94P integrează laserul, mișcarea și senzorii de proces.

Sistem laser multi-axă compact, la cheie, pentru sudura, găurirea și tăierea pieselor 3D mici și medii.

Curse

X 1.100 · Y 800 · Z 600 mm

BeamDirector®

C 900° continuu · D 300° (±150° față de verticală) · 0–135 rpm

Viteză

X, Y, Z peste 50 m/min

Accelerație

1,2 g pe fiecare axă

Conectivitate

MTConnect® pentru parametrii de sistem și proces; achiziție de date SPC

Folosit în medical, aerospațial, motoare cu turbină, auto și producție generală. Masă rotativă frontală automată, opțional, pentru piese mici.

Cel mai accesibil model din gama Panel Bender: soluție intermediară între o presă abkant clasică și un panel bender complet automat.

Poziționare

semi-automată: încărcarea, rotirea și descărcarea sunt manuale

Grosime material (variază cu varianta)

• oțel (Rm 410 N/mm²): 3,0–3,2 mm
• inox (Rm 680 N/mm²): 2,0–2,2 mm
• aluminiu (Rm 265 N/mm²): 3,5–4,0 mm
• minim, toate materialele: 0,5 mm

• Alimentator cu ventuze: opțional, extinde gama de produse care pot fi procesate
• Programare 3D: cu simulare integrată a ciclului de îndoire

Poziționat de Prima Power ca soluție intermediară: pentru încărcare complet automată, vedeți EBe Express Bender, la finalul acestei familii. Industrii tipice: echipamente pentru construcții, tablouri electrice, energie, HVAC, mecanică generală, mobilier metalic și depozitare.

Celulă de îndoire semi-automată cu siguranță integrată: operatorul încarcă tabla pe masa cu perii și pleacă cu piesa îndoită, într-o singură secvență.

Lungime max. îndoire

2.250 mm

Tablă maximă

2.850 × 1.500 mm, diagonală panou max. 3.000 mm

Înălțime max. îndoitură

204 mm; îndoitură intrândă max. 55 mm

Grosime material

• oțel 2,5 mm pe lungimea completă / 3,0 mm pe max. 1.900 mm
• inox 1,8 / 2,0 mm
• aluminiu 3,5 / 4,0 mm
• minim 0,5 mm

Forță îndoire / prindere

320 kN (32 t) / 510 kN (52 t)

Putere medie absorbită

4 kWh

• Siguranță integrată: două scanere laser monitorizează zona de încărcare și descărcare, fără bariere fizice
• Masă de lucru coborâtoare: pentru piese mici și medii

Calitatea îndoirii vine din baza de date de corecție a unghiului și din acționarea servo-electrică. Operatorul e ghidat de semnale vizuale și sonore, ca să se ocupe doar de operațiile care adaugă valoare.

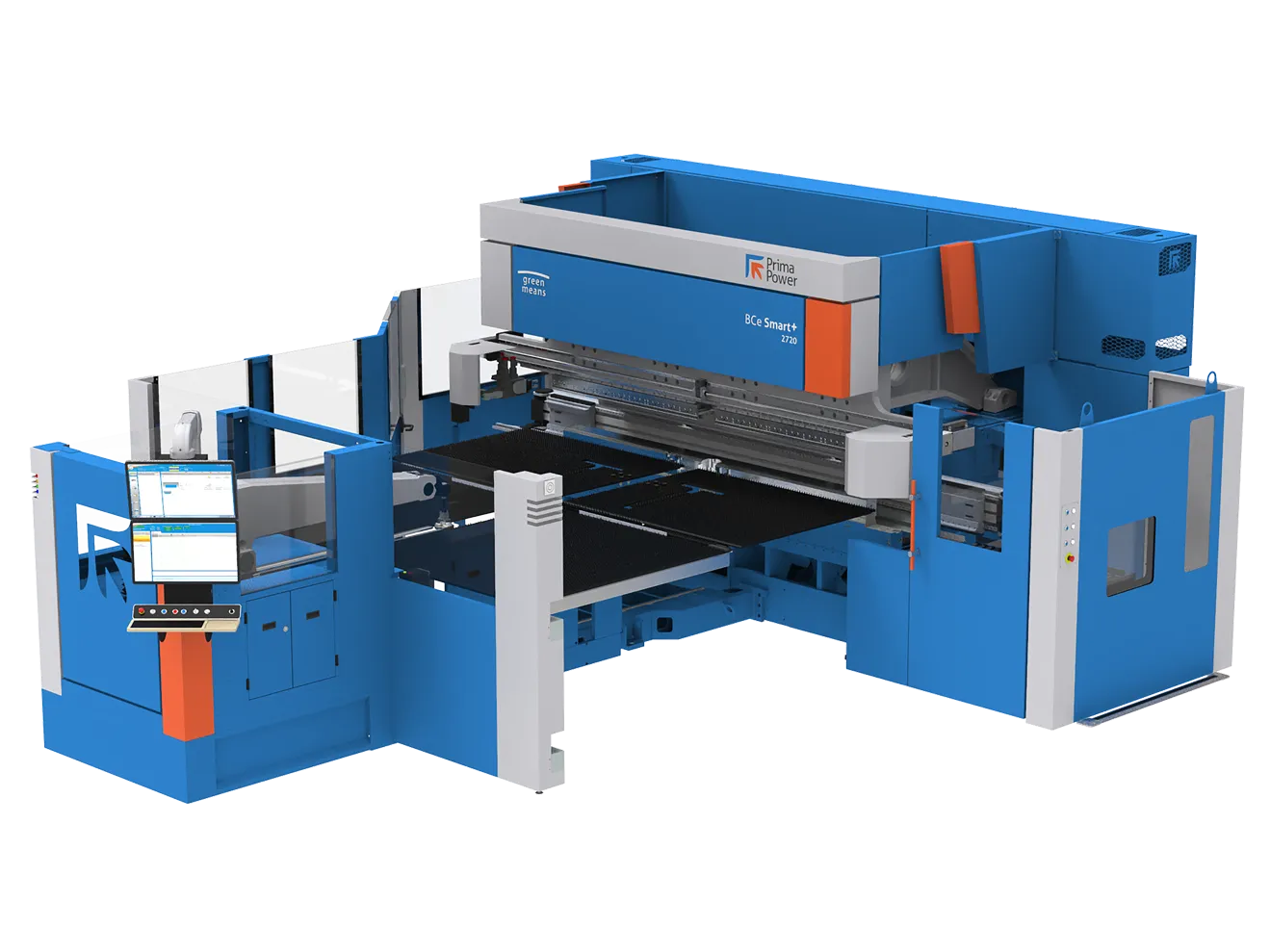

Primul model din gamă cu variante reale de dimensiune și opțiuni funcționale numite, nu doar un upgrade de ergonomie.

Tablă maximă (toate variantele)

2.850 × 1.500 mm, diagonală panou max. 3.000 mm

Grosime material

• oțel: 3,0 mm (variante 2220/2720) sau 3,2 mm (2226/2726)
• inox: 2,0 mm (2220/2720) sau 2,2 mm (2226/2726)
• aluminiu: 4,0 mm, toate variantele
• minim: 0,5 mm, toate variantele

Putere medie absorbită

6,5 kWh

Încărcare

manuală, pentru piese mici-medii, inclusiv kituri

Manipulator nou, cu servomotoare cu acționare directă. Acesta face posibile cele trei opțiuni de mai sus, toate absente pe BCe Smart 2220. Industrii tipice: construcții, tablouri electrice, lifturi/escalatoare, echipamente HoReCa, echipamente medicale, HVAC, mecanică, mobilier metalic, electrocasnice, vehicule comerciale. Gama de industrii e vizibil mai largă decât la modelele mai mici din familie.

Aceleași cifre mecanice ca BCe Smart+, plus masa LUT pentru încărcare/descărcare în „timp mascat": un avantaj real de productivitate.

Grosime material

identică cu BCe Smart+: oțel 3,0/3,2 mm · inox 2,0/2,2 mm · aluminiu 4,0 mm, în funcție de variantă

Putere medie absorbită

6,5 kWh

• Poziționare: servo-electrică, cu bază de date de corecție a unghiului
• Programare 3D: cu simulare integrată a ciclului de îndoire

Masa LUT permite încărcarea/descărcarea tablei următoare „în timp mascat", cât timp mașina încă îndoaie piesa curentă: un avantaj real de timp de ciclu, nu doar ergonomie. Industrii tipice: construcții, tablouri electrice, energie, HVAC, mecanică, mobilier metalic și depozitare.

Vârful gamei Panel Bender: singurul model cu încărcare și descărcare complet automatizate, în două configurații.

Clase de lungime îndoire

• 2.250 mm
• 2.750 mm
• 3.350 mm
• 3.800 mm (8 variante în total, câte 2 înălțimi de îndoire pe clasă)

Grosime material (variază cu clasa)

• oțel: 3,0–3,2 mm (clasele 2.250/2.750 mm), 2,0–3,2 mm (clasa 3.350 mm), 3,2 mm (clasa 3.800 mm)
• inox: 2,0–2,2 mm (clasele 2.250/2.750 mm), 1,5–2,2 mm (clasa 3.350 mm), 2,2 mm (clasa 3.800 mm)
• aluminiu: 3,0–4,0 mm, toate clasele

Putere medie absorbită

6,5–7 kWh: cea mai mare din familia Panel Bender

Aceasta este diferența reală față de restul familiei Panel Bender: EBe Express Bender e singurul model cu încărcare/descărcare automatizată (masă dedicată pentru piese identice sau dispozitivul PCD pentru stive multiple), nu doar „timp mascat" ca la BCe Bending Centre. Industrii tipice: aerospațial, auto, tablouri electrice, lifturi și escalatoare, echipamente HoReCa, HVAC, echipamente medicale și de laborator, mobilier metalic și depozitare, electrocasnice. Aerospațialul și industria auto sunt listate de Prima Power doar la acest model din familie.

Prese abkant servo-electrice cu acționare directă, fără pompă hidraulică, cu schimbare manuală de sculă.

Forță

55–200 t

Lungime îndoire

2.000–4.000 mm

Schimbare sculă

manuală, scule standard de presă abkant

Timp de ciclu

cu până la 30% mai mic decât la o presă hidraulică convențională, datorită accelerațiilor acționării servo-electrice (documentație Prima Power)

Public numit de Prima Power: producători de echipamente HVAC, mobilier metalic, electrocasnice, fațade și tablouri electrice, plus orice aplicație care cere o mașină rapidă și precisă.

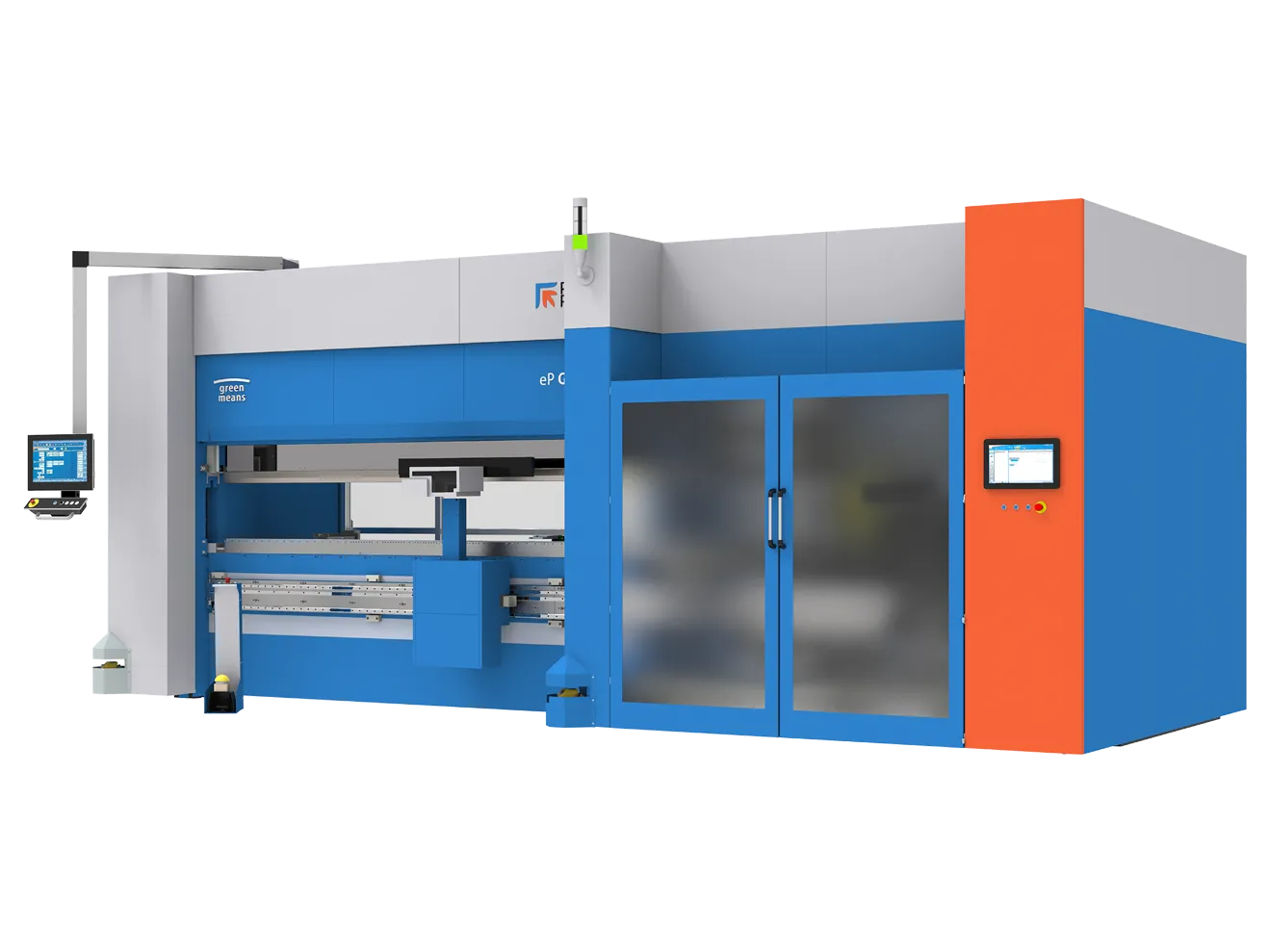

Presă abkant servo-electrică cu schimbare automată de sculă și magazie integrată, pentru kituri și loturi mici.

Forță / lungime îndoire

105 t (1.050 kN) / 3.060 mm

Magazie scule

• 32 m, extindere la 60 m în configurația Duo
• scule de 20–515 mm, stil Wila

Schimbare sculă

navetă cu 2.600 mm/s; întoarcerea sculei la 180° în 0,4 s

Echipare

• riglă spate cu 5 axe
• coroană CNC automată
• măsurare unghi IRIS Plus, cu brațe motorizate
• scaner laser pentru protecția operatorului la schimbarea sculei

Configurația Duo cuplează două prese cu o magazie comună: partenerul poate fi o presă eP (de ex. eP-1336) sau o presă hidraulică din seria hP, pentru tonaje mai mari.

Presa abkant hidraulică Prima Power pentru tonaje mari, cu pachetul ECO de economisire a energiei.

Forță

de la 200 t la 1.000 t

Lungime

de la 2.000 mm la 12.000 mm

Adaptive Crowning

masă inferioară triplă și doi senzori care măsoară și compensează în timp real deformarea berbecului

Reflex

controlează deformarea montanților laterali, ca unghiul să rămână repetabil indiferent de lungimea piesei și de variațiile de grosime

• Configurație tandem: disponibilă
• Configurație Genius (schimbare sculă) pentru toate mărimile: disponibilă

Se poate integra în linii automate sau în celule robotizate.

Celule de îndoire de sine stătătoare, construite pe un panel bender sau pe o presă abkant, cu robot, pentru producție complet neasistată.

Mașina de bază

panel bender (de ex. FBe, BCe Smart 2220) sau presă abkant servo-electrică (eP, eP Genius)

Robot

cu 6 sau 7 axe, în funcție de configurație

Integrare

cu mașinile modulare Prima Power de tăiere, stivuire și laser

• Funcționare complet automată, și pentru serii mici

Prima Power le recomandă OEM-urilor și atelierelor de orice mărime; celulele se personalizează după piese, materiale și volum. Varianta gata configurată e Express Robot Cell.

Celulă de îndoire robotizată completă, „plug and play": construită în jurul unei prese abkant eP 0520, gata de producție din prima zi.

Presă de bază

eP 0520: 55 tone forță de îndoire, 2.320 mm lungime de îndoire

Robot

antropomorf, 6 axe: manipulează piesa pe tot ciclul de îndoire

Încărcător

cartezian, 3 axe: separă și centrează semifabricatele înainte de preluarea de către robot

Configurație

toate echipamentele (robot, presă, încărcător, masă de centrare, întorcător de tablă, schimbător de sculă, depozit de gripere) pre-asamblate pe o singură platformă metalică: „plug and play", nu linie proiectată la comandă

• Ciclu complet: prindere, centrare, îndoire, întoarcere și descărcare, automat

Poate fi conectată la Night Train FMS pentru producție neasistată continuă. Versiunea de sine stătătoare poate fi extinsă ulterior cu încărcare automată din depozit și descărcare automată pe AGV-uri, fără a schimba celula inițială. Conform Prima Power, o presă eP Genius cu schimbător automat de sculă, într-o configurație robotizată, poate fi cu până la 30% mai rapidă decât media pieței (afirmație a producătorului, neverificată independent). Industrii tipice: electrocasnice, HVAC, auto, mobilier metalic, componente industriale, piese mici-medii, de la geometrii simple la complexe.

Sistemul de depozitare și management flexibil emblematic al Prima Power: moștenit din tehnologia Finn-Power, sub acest nume din 1994.

Eficiență spațiu hală

96% utilizare mai eficientă a suprafeței de hală, față de depozitarea convențională (comparație: același număr de paleți depozitați pe podea vs. în turn)

Origine

tehnologie moștenită de la Finn-Power (îmbinare unghi drept integrată), sub marca „Night Train FMS®" din 1994: unul dintre cele mai vechi și consacrate produse Prima Power

Integrare

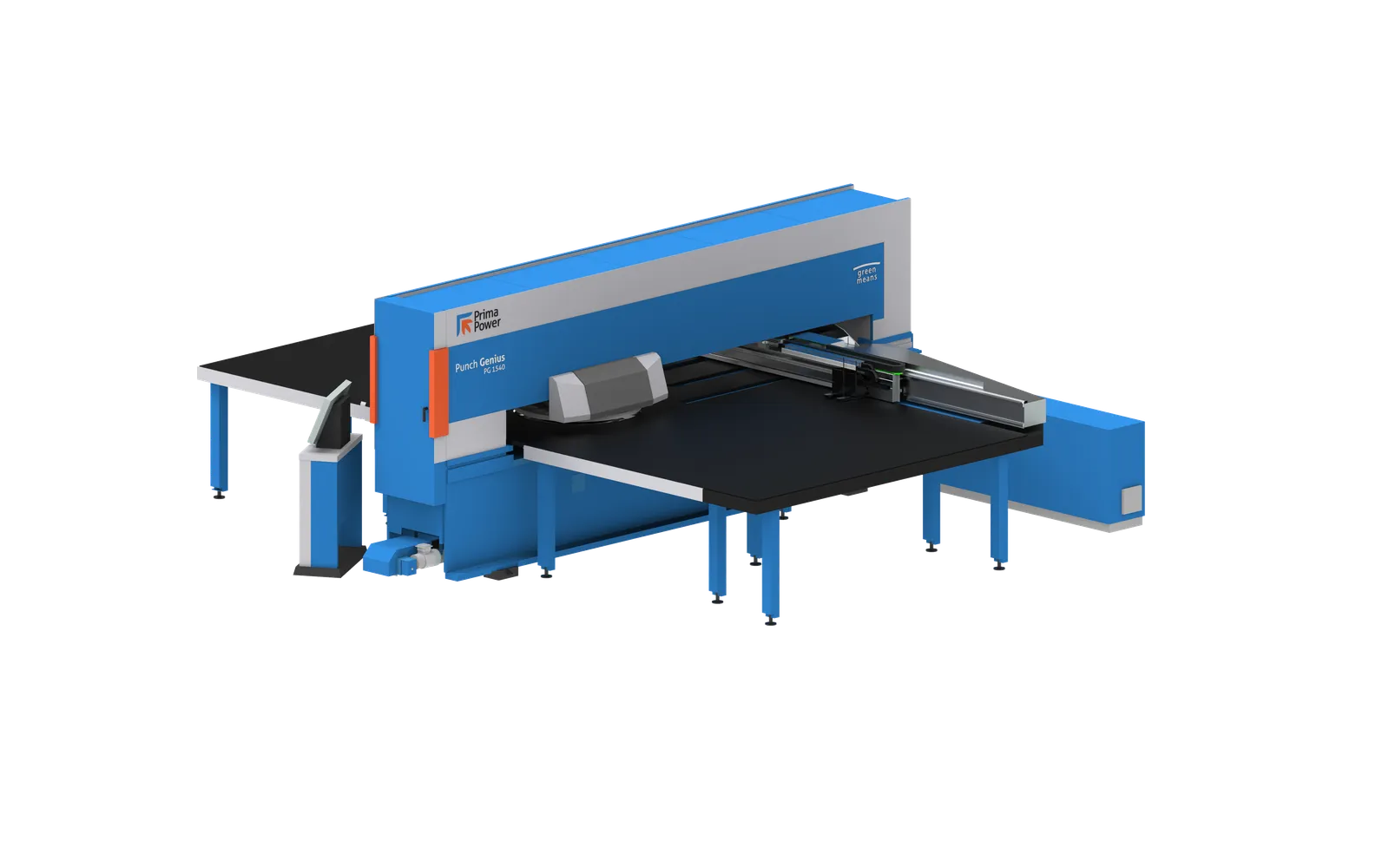

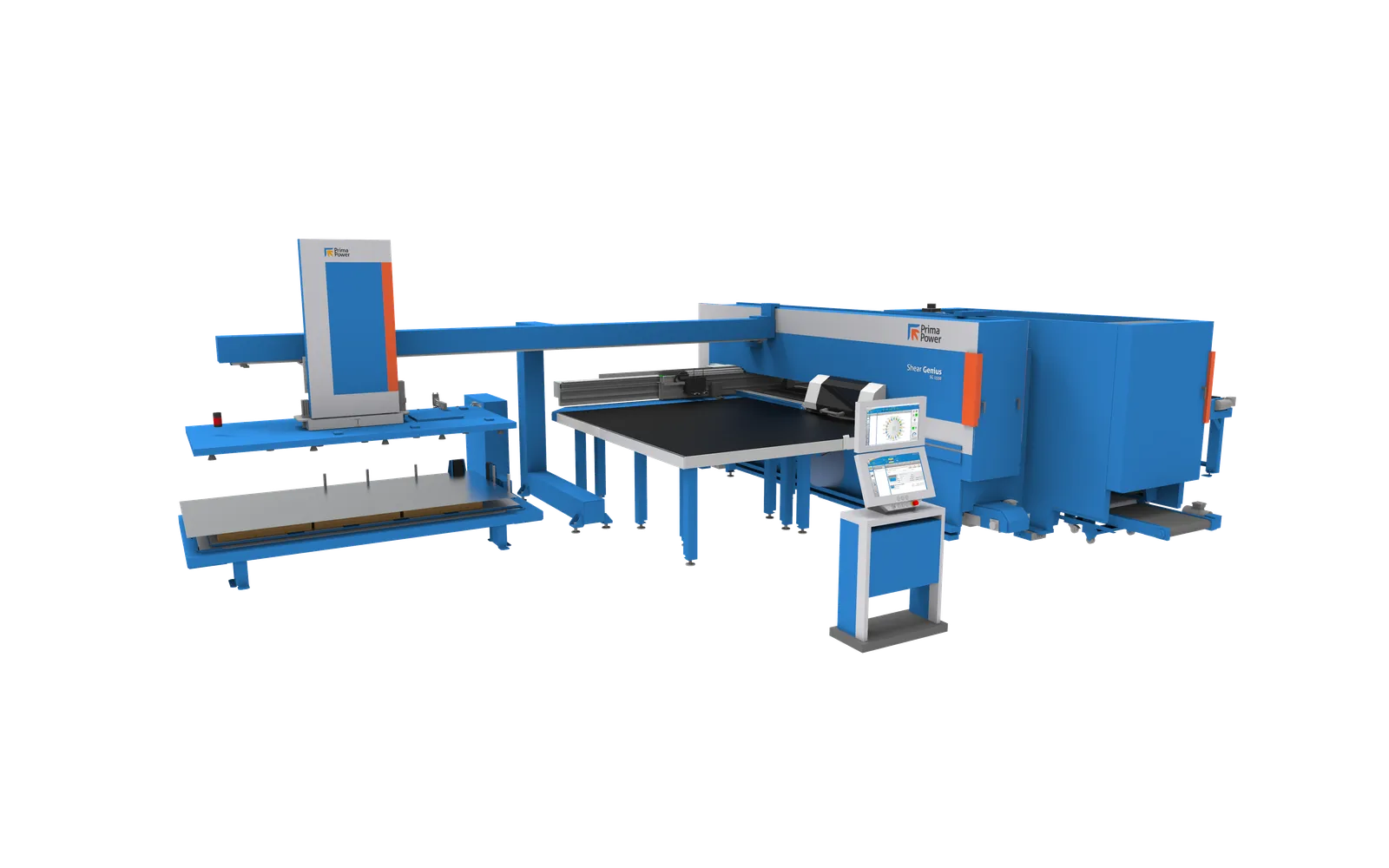

cu liniile de ștanțare, ștanțare-forfecare și celulele robotizate de îndoire Prima Power (inclusiv Express Robot Cell)

Cifre exacte de capacitate (număr paleți, dimensiuni turn, debit) depind de configurație și nu sunt publicate generic de Prima Power: solicitați o configurație pentru aplicația dumneavoastră.

Module de încărcare, sortare, stivuire și depozitare pentru integrarea mașinilor Prima Power în linii de fabricație flexibile (FMS).

Module de încărcare/stivuire

• robot de încărcare și stivuire (LST, LSR)
• dispozitiv de încărcare material (LD)
• dispozitiv de încărcare/descărcare (Compact Express)
• dispozitiv de descărcare (UDC)
• robot de preluare și stivuire (PSR)

Module de sortare piese forfecate

• masă de sortare
• sisteme de stivuire și sortare (STS, C1500)
• zonă tampon pentru piese forfecate (SPB)

Depozitare

• Combo Tower: flux continuu de material, capacitate mare
• Fast Loading Storage și Fast Loading Device: încărcare rapidă, în timp mascat

Suprafață de stivuire

până la 48 m²: cea mai mare disponibilă pe piață, conform Prima Power

Industrii tipice pentru liniile automatizate Prima Power, per producător: aerospațial, auto, construcții, tablouri electrice, lifturi/escalatoare, energie, echipamente HoReCa, medical, mecanică, mobilier metalic, electrocasnice, vehicule comerciale.

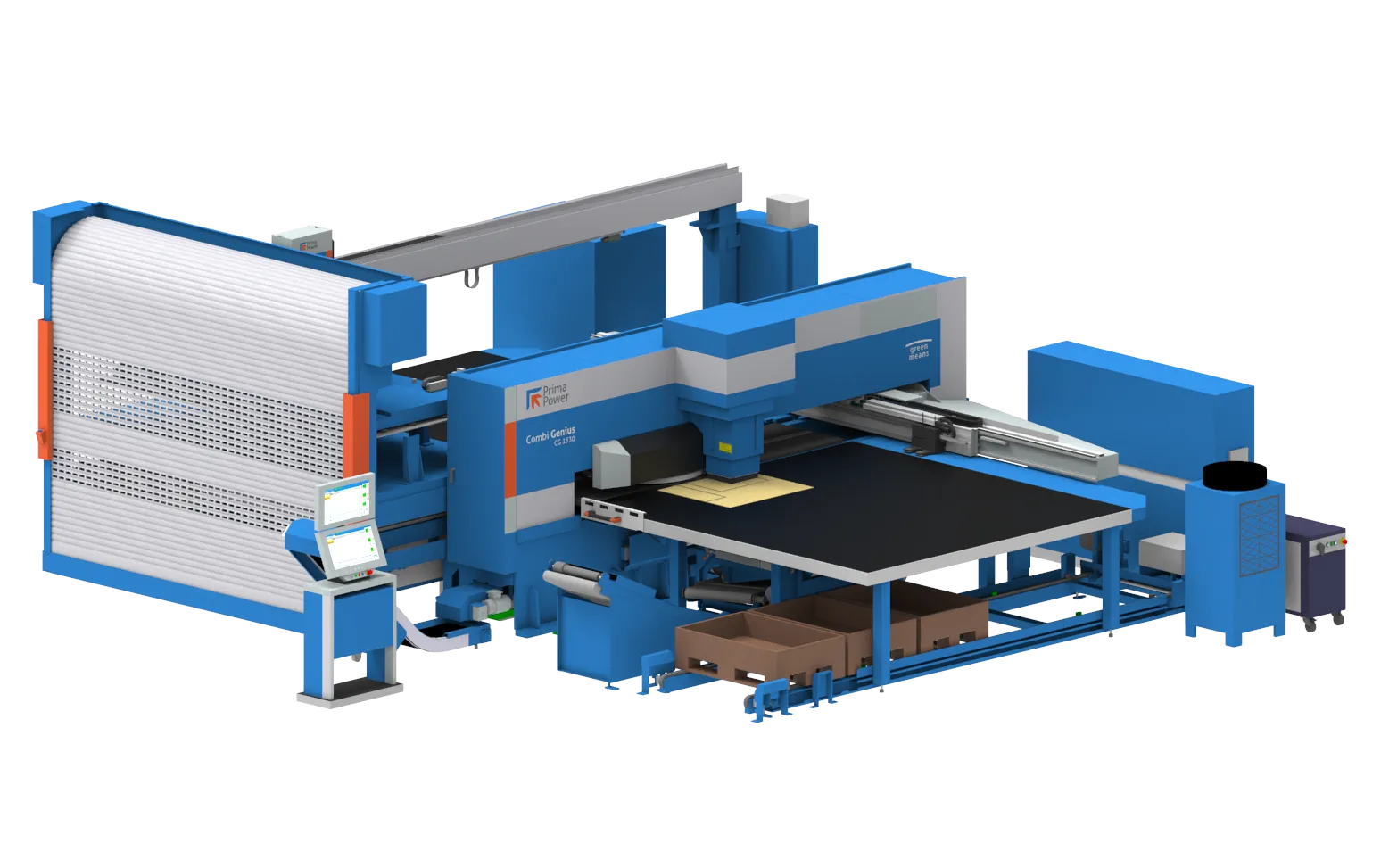

Sistem compact care transformă automat tabla brută în piese îndoite: ștanțare, tăiere laser, zonă tampon și îndoire.

Operații

ștanțare, formare, filetare, marcare, tăiere laser cu fibră, îndoire

Logică

laserul pentru comenzi urgente și serii de test, ștanțarea pentru serii lungi și formări, într-o singură linie

• Flux automat de informații, de la programare la raportarea producției

Linie automată care leagă tăierea laser 2D, zona tampon și îndoirea: capacitate de producție fără operator, cu flexibilitatea laserului.

Etape

• tăiere laser 2D
• zonă tampon inteligentă pentru piese
• îndoire pe panel bender servo-electric sau pe presă abkant

Extinderi

depozit automat sau robot de încărcare și stivuire

• Flux automat de informații, de la programare la raportarea producției

Fabricație automată a pieselor îndoite din semifabricate debitate la dimensiune, fără manipularea scheletului de tablă.

Aplicații date de Prima Power

mobilier metalic, corpuri de iluminat, electrocasnice, echipamente de încălzire, cazane, uși metalice

Integrare

software, etape de lucru și manipularea materialului într-un singur sistem; încărcare și schimbare de sculă rapide

• Programare parametrică grafică, simulare și programare offline

Depozit compact care încarcă automat tabla brută pe schimbătorul de palete al unui laser 2D și readuce tablele tăiate în depozit.

Compatibilitate

sisteme laser 2D de format 1530

Funcție

încărcarea materialului brut pe schimbătorul de palete și descărcarea tablelor tăiate înapoi în depozit

• Producție neasistată cât timp există material și loc de depozitare

Celulă de îndoire robotizată completă, „plug and play": construită în jurul unei prese abkant eP 0520, gata de producție din prima zi.

Presă de bază

eP 0520: 55 tone forță de îndoire, 2.320 mm lungime de îndoire

Robot

antropomorf, 6 axe: manipulează piesa pe tot ciclul de îndoire

Încărcător

cartezian, 3 axe: separă și centrează semifabricatele înainte de preluarea de către robot

Configurație

toate echipamentele (robot, presă, încărcător, masă de centrare, întorcător de tablă, schimbător de sculă, depozit de gripere) pre-asamblate pe o singură platformă metalică: „plug and play", nu linie proiectată la comandă

• Ciclu complet: prindere, centrare, îndoire, întoarcere și descărcare, automat

Poate fi conectată la Night Train FMS pentru producție neasistată continuă. Versiunea de sine stătătoare poate fi extinsă ulterior cu încărcare automată din depozit și descărcare automată pe AGV-uri, fără a schimba celula inițială. Conform Prima Power, o presă eP Genius cu schimbător automat de sculă, într-o configurație robotizată, poate fi cu până la 30% mai rapidă decât media pieței (afirmație a producătorului, neverificată independent). Industrii tipice: electrocasnice, HVAC, auto, mobilier metalic, componente industriale, piese mici-medii, de la geometrii simple la complexe.
