Scule Mate pentru mașini de ștanțat tablă

Varianta economică: gama completă de scule de schimb pentru presele Trumpf, cu toleranțe strânse și oțeluri de scule premium.

Componente

• poansoane
• matrițe
• strippere
• inele de aliniere și accesorii

Mărimea 1

interval poanson 0,80–30,00 mm

Poansoane

• oțel rapid premium, rezistență mare la abraziune
• con-taper 1/4° și flancuri aproape lustruite
• până la 3,00 mm durată de rectificare, pe material de 6,35 mm
• lungime standard 74,00 mm, extinsă 77,00 mm

Stripper

• din poliuretan, push-on: silențios, nu marchează nici aluminiul lustruit
• sau stripper de mașină din oțel călit, cu cheie pentru poziții la 45°

Matrițe

• oțel crom călit în aer
• până la 1,50 mm durată de rectificare
• deschidere dublu-tăiată

Inel de aliniere

oțel de scule rezistent la șoc, prelucrat și rectificat de precizie

Cartușe de scule pentru mașinile TRUMPF® TruPunch cu stripper automat de tip nou.

Compatibilitate

mașinile TRUMPF® TruPunch care acceptă stripperul automat de tip nou: 200, 500R, 600L, 1000, 2000, 2010L, 2020R, 3000, 3000L, 5000R, 6000L

Construcție

design ușor, din polimer și oțel

Livrare

cartușe și plăci de matriță, ca ansamblu sau separat

• Compatibilitate OEM: completă

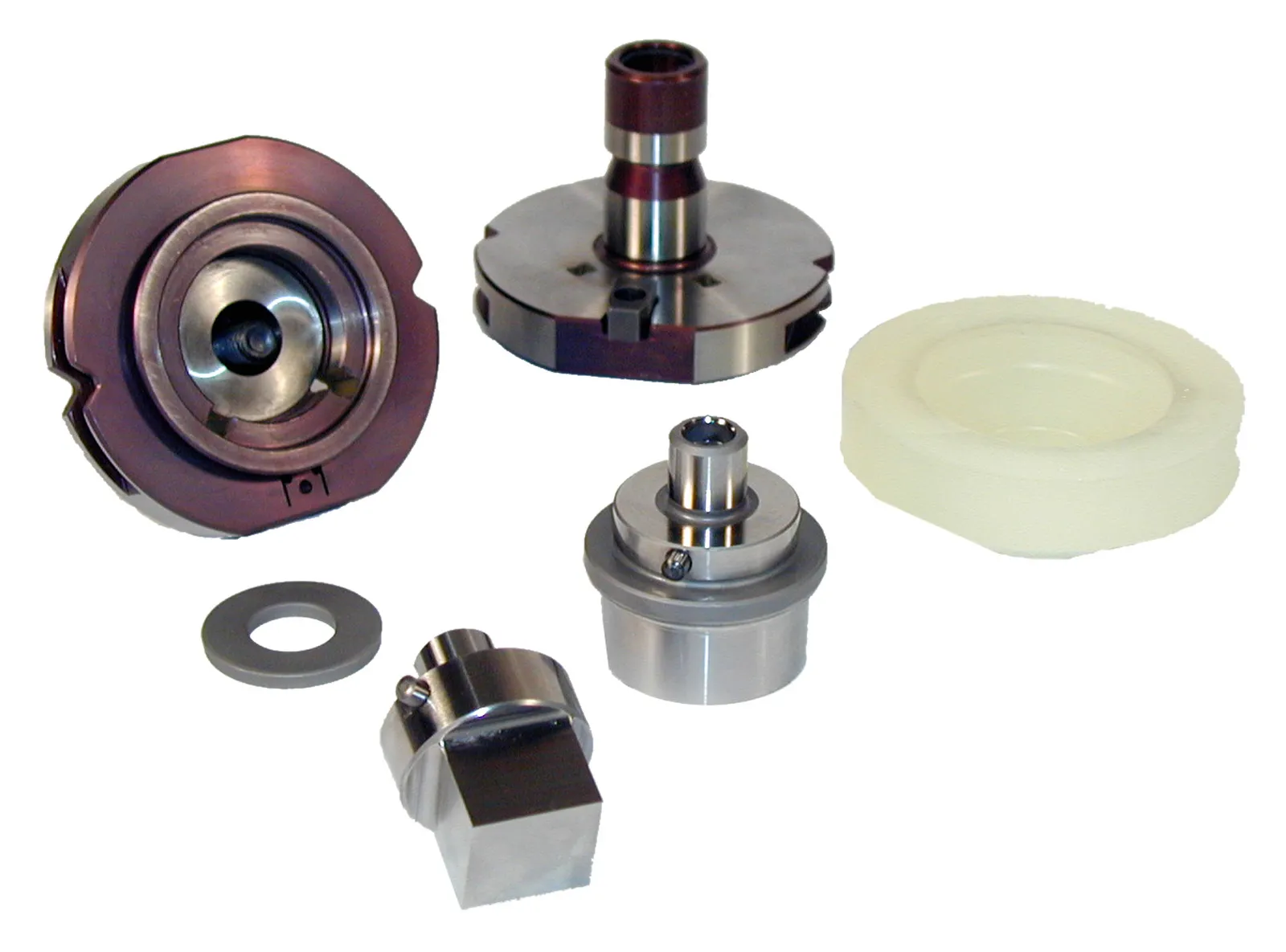

Sistemul premium al gamei compatibile Trumpf: cel mai ridicat scor Mate la durată de viață, cost și ușurință în utilizare.

Compatibilitate

• mărimea 40: 0,80–40,00 mm diagonală poanson
• mărimea 76: 40,03–76,36 mm
• compatibil cu stripperele și matrițele convenționale existente

Materiale insert

• mărimea 40: M4PM™ (oțel rapid, metalurgie de pulbere), cel puțin 50% mai multă rezistență la uzură față de oțelul rapid convențional al altor producători, conform testelor de indice de uzură comandate de Mate
• mărimile peste ~40 mm: M2 HSS

Acoperire Maxima™

disponibilă opțional: nitrură de zirconiu-titan (ZrTiN), recomandată pentru aluminiu seria 3000 și 5000, tablă zincată, inox și materiale pe care nu se poate folosi lubrifiant; Mate citează teste reale cu durată de viață de 2 până la 10 ori mai mare

Sistem de șaibe de precizie

după rectificarea a 3,00 mm din poanson, o șaibă montată între insert și portsculă restabilește lungimea originală a ansamblului

Stripper poliuretan (mărimea 40)

montat prin apăsare: ștergere pozitivă, fără marcarea tablei

• Montaj: bolț de tragere captiv + elemente integrale de aliniere: fără dispozitiv de aliniere separat
• Geometrie SLUG FREE®: opțională pe matrițe

Sistemul de șaibe e mecanismul din spatele economiei: Mate arată, în propria comparație de cost, că un singur insert de poanson ține cât mai multe poansoane standard, pentru că lungimea ansamblului se reface după fiecare 3,00 mm rectificați, în loc să se consume poansonul întreg. Cuplul de strângere pentru bolțul de tragere de 8 mm este 33 Nm, conform fișei tehnice dedicate de instalare Mate: o valoare mai veche din catalogul general (22 Nm) pare o eroare de conversie și nu trebuie folosită.

Nivel intermediar: combină economia sculelor Trumpf-style convenționale cu aliniere rapidă, printr-o cheie integrată pe poanson.

Compatibilitate

• mărimea 1: 0,76–30,00 mm
• mărimea 2: până la 76,464 mm, în patru sub-intervale
• inelul de aliniere universal e compatibil și cu poansoane Trumpf-style convenționale de mărimea 2

Materiale

• mărimea 1: M4PM™ standard
• mărimi mai mari: HSS, cu Maxima™ sau nitrurare opționale

Cheie de aliniere

durificată, rectificată, integrată pe poanson: pe coadă (diagonale până la 50,80mm) sau pe umăr (peste 50,80mm)

Inel de aliniere universal

• canal-cheie rectificat de precizie
• suprafețe de contact superioară/inferioară rectificate
• oțel rezistent la șoc

Durată de rectificare matrițe

până la 0,059"(1,50mm)

• Deschidere matriță: dublu-tăiată: deschiderea și canalul de orientare, într-o singură operație

Stripperele din poliuretan vin în două variante: Push-On (diagonale până la 50,80 mm, se blochează pe poanson și pe inelul de aliniere) sau Screw-On (pentru forme, fixate cu șurub pe umărul poansonului), alegerea depinde de dimensiunea și forma sculei.

„Cea mai rentabilă soluție de tăiere longitudinală" din gama Mate: insert interschimbabil, complet compatibil OEM.

Compatibilitate

• mărimea 56: 19,98–55,88 mm
• mărimea 76: 56,01–76,08 mm

Materiale

insert poanson și insert matriță, ambele M4PM™: standard, nu opțional

Joc la matriță

11 trepte discrete, 0,10–0,60 mm, din 0,05 mm în 0,05 mm

Forme disponibile

• dreptunghi
• oval
• coadă de rândunică
• trapez

Portsculă

• cu inel de aliniere integral (montaj rapid)
• sau cu inel de aliniere separat, robust (reglare manuală de unghi)

Detaliu tehnic verificat direct în cataloagele Mate: un insert de tăiere Trumpf la „lungime maximă" este, în realitate, cu 0,12 mm mai scurt decât eticheta nominală; un produs etichetat 56,00 mm este de fapt 55,88 mm. Sculele LongLife™ Mate sunt dimensionate după această lungime reală, nu după eticheta nominală; comandarea explicită a lungimii nominale atrage o suprataxă de comandă specială și nu este garantată de Mate.

Debavurare direct la presă, cu același mecanism cu bilă folosit la sculele Rollerball™ de deformare.

Mecanism

o bilă specială, montată în partea superioară și inferioară a sculei, împinge bavura și creează o rază pe muchia tăiată, inclusiv pe colțuri mici

Materiale acceptate

• oțel moale
• inox
• aluminiu: fără limită de grosime specificată de Mate

Set complet

trei arcuri și un distanțier (reversibil pe varianta Ultraform), pentru reglarea tensiunii potrivit materialului

Fluxul documentat de Mate: operația de tăiere longitudinală lasă bavura pe fața inferioară a tăieturii, iar scula Rollerball Deburr™ se rulează apoi pe aceeași linie, împingând bavura și creând o rază pe muchie. Reduce riscul de tăieturi la manipularea manuală a tablei cu bavuri, un beneficiu real de siguranță, în plus față de calitatea muchiei.

Elimină o operație de îndoire la presa de îndoit pentru piese mici: scula creează o linie de îndoire, piesa se îndoaie manual.

Aplicații tipice

• industriile-țintă listate de Mate: aerospațial, electrocasnice, mobilier comercial, carcase de electronice (aplicații cu solicitare redusă), echipamente pentru alimentație publică și refrigerare, ventilație (HVAC), iluminat
• limbi de îmbinare care blochează două piese între ele, utile la montaj sau reparație pe teren
• îndoiri multiple sau decorative, combinate cu jaluzele ștanțate pe același panou

Grosime material

sub 1,50 mm (calibru 16): limită generală, variante de proiectare disponibile pentru materiale mai groase, la cerere

Lungime maximă recomandată a liniei de îndoire

300 mm

Unghi de îndoire

• unghiul sculei trebuie specificat exact la comandă, egal cu unghiul de îndoire dorit
• nu se recomandă unghiuri de îndoire peste 90°

Configurații disponibile

• Bend Up: marchează fața superioară a tablei
• Bend Down: marchează fața inferioară

Piesele pot rămâne plate pentru transport și se îndoaie manual chiar înainte de asamblarea finală: economisește spațiu de ambalare și elimină o operație separată la presa de îndoit pentru piese mici sau serii scurte.

De reținut: Nu înlocuiește o presă de îndoit pentru producție de volum sau piese cu cerințe de precizie ridicată la unghiul de îndoire.

Linie de rupere controlată, marcată pe ambele fețe ale tablei: separare manuală curată, fără operație de debavurare ulterioară.

Grosime material

• minimum 0,61 mm
• maximum 1,52 mm

Lungime maximă recomandată a liniei de rupere

300 mm

• Restricții de tonaj: niciuna cunoscută, conform Mate
• Compatibilitate: toate stilurile de sculă și toate dimensiunile de stație, conform fișei tehnice Mate

Utilizări practice documentate de Mate: agățătoare temporară pentru vopsire (piesa trece prin linia de vopsire încă atașată, apoi se rupe), opritor de referință la presa de îndoit pentru piese mici (se rupe după operație), separarea unui schelet ștanțat în bucăți mai ușor de gestionat ca deșeu.

De reținut: Nu funcționează corect pe materiale mai groase decât cele pentru care a fost proiectată scula; pe presele Trumpf se clasifică drept unealtă tip 13 (ambosare) la programare.

Sistemul de top al gamei Thick Turret: cel mai bun scor Mate la valoare de ansamblu, cost și durată de rectificare, din propria comparație a producătorului.

Stații disponibile

• A (1/2")
• B (1-1/4")
• C (2")
• D (3-1/2")
• E (4-1/2")

Materiale poansoane

• oțel rapid (HSS) premium
• M4PM™ opțional, stațiile A și B: metalurgie de pulbere, cu 100% mai multă rezistență la uzură și 50% mai multă tenacitate față de oțelul de scule convențional, și de două ori mai mult între rectificări în testele la client, conform Mate

Grosime maximă recomandată de Mate (sistem standard)

• aluminiu 3,99 mm
• oțel moale 3,99 mm
• inox 2,90 mm (stațiile A–D)

Durată de rectificare suplimentară față de Original Style

• 0,118"(3,00mm) pe stațiile A/B
• 0,212"(5,38mm) pe stațiile C/D/E

Durată de rectificare utilizabilă, exemplu comparativ

• stația B, material 1,50 mm, penetrare matriță 3,00 mm: 0,408"(10,36mm) cu stripper Ultra®, față de 0,170"(4,32mm) cu stripper Original Style
• stațiile C/D/E, aceleași condiții: 0,512"(13,00mm) cu stripper Ultra®

Reglare lungime „click"

• 0,006"(0,15mm)/click pe stația A
• 0,008"(0,20mm)/click pe stațiile B/C/D/E
• fără șpan sau unelte separate

Con-taper spate

1/4° + flancuri aproape lustruite: reduce frecarea și lipirea (galling)

Ungere

canale interne și externe spiralate

Ghidaje

durificate, rectificate: reduc uzura alezajului turelei

Acoperire Maxima™

disponibilă opțional: nitrură de zirconiu-titan (ZrTiN), recomandată pentru aluminiu seria 3000 și 5000, tablă zincată, inox și materiale pe care nu se poate folosi lubrifiant; Mate citează teste reale cu durată de viață de 2 până la 10 ori mai mare

Durată de rectificare matrițe SLUG FREE®

până la 0,125"(3,20mm)

• Matrițe SLUG FREE®: standard: elimină retragerea deșeului, reduce ruperea sculei și îmbunătățește calitatea găurii
• Interschimbabilitate cu inventarul OEM existent

Poansoanele Ultra TEC® sunt complet interschimbabile cu inventarul de scule OEM existent (Wilson HP™/HP2™/WLS®, Amada Standard, Amada ABS, Amada Z-Standard/Z-ABS, Amada NEX, Wilson Nisshinbo Multi Tool și altele), conform matricei de compatibilitate publicate de Mate.

Singura sculă proiectată special pentru presele Euromac™: Mate se declară producător OEM pentru Euromac.

Compatibilitate

• portscule multi-unealtă Euromac FMTE6 și FMTE10
• varianta ajustabilă XMT12.7A: compatibilă integral cu unitățile FMTE10 fabricate din iunie 2012
• pe modelele FMTE10 mai vechi: compatibilă doar cu 4 din cele 10 stații cu cheie

Dimensiuni disponibile

• XMT 12,7 mm (standard și ajustabil)
• XMT 24 mm (standard și ajustabil)

Grosime maximă recomandată de Mate

• aluminiu 5,00 mm
• oțel moale 5,00 mm
• inox 2,49 mm (ambele dimensiuni, 12,7 și 24 mm)

Materiale

• oțel rapid premium (poanson)
• cap de poanson din oțel durificat, tip „aircraft grade" (variantele ajustabile)

Poanson ajustabil

• rotirea capului modifică lungimea, fără scoaterea sculei din portsculă
• o rotație completă = 1,25 mm (XMT12.7A) sau 1,00 mm (XMT24A)
• Mate declară până la 3× mai multă durată de rectificare față de un poanson fix, și până la 9,00 mm durată totală (variază cu materialul)

Joc stripper

• 0,04 mm pentru forme
• 0,06 mm pentru rotund: ghidare strânsă

Durată de rectificare matrițe SLUG FREE®

0,059"(1,50mm)

Acoperiri disponibile

• SuperMax™
• Maxima™
• nitrurare: pentru aplicații extreme

Sculele XMT™ și MT™ nu sunt interschimbabile: XMT™ e specifică portsculelor Euromac FMTE6/FMTE10, MT™ e linia generală pentru alte portscule multi-unealtă Mate. Confirmați modelul portsculei înainte de comandă.

„Alternativa superioară" pentru utilizatorii de scule Wilson HP™: compatibilitate 100%, cu opțiune de montare și pe ghidaje Ultra TEC®/Ultra XT™.

Compatibilitate

• 100% cu Wilson HP™, HP™ WLS®, HP™ ABS (fost Series 90®)
• montabil, cu adaptor sau pin, în ghidaje Ultra TEC®/Ultra XT™

Materiale

DuraSteel™: oțel rapid cu conținut sporit de vanadiu și wolfram, durată de rectificare cu 100% mai mare față de oțelul convențional

Acoperire Maxima™

disponibilă opțional: nitrură de zirconiu-titan (ZrTiN), recomandată pentru aluminiu seria 3000 și 5000, tablă zincată, inox și materiale pe care nu se poate folosi lubrifiant; Mate citează teste reale cu durată de viață de 2 până la 10 ori mai mare

Orientare poanson

cheie dublă-D durificată

• Matrițe SLUG FREE®: standard: elimină retragerea deșeului, reduce ruperea sculei și îmbunătățește calitatea găurii

Notă de piață: pe stațiile A/B, disponibilitatea poansoanelor MXC poate fi restricționată în anumite țări din motive de licențiere a brevetului (listă publicată de Mate, cu mai multe piețe UE și America de Nord). România nu apare pe acea listă, dar recomandăm confirmarea directă cu Mate înainte de comandă.

De reținut: Pentru montarea poansoanelor MXC C/D/E în ghidaje Ultra TEC®/Ultra ABS® e nevoie de un adaptor HP™ dedicat; poansoanele MXC ABS Style de formă (stația B) nu pot fi adaptate la ghidaje Ultra XT™: doar la Ultra TEC.

O portsculă cu lungime reglabilă și inserturi interschimbabile: se cumpără o portsculă, se schimbă doar insertul pentru fiecare formă.

Stații disponibile

• B (1-1/4")
• C (2")
• D (3-1/2")
• E (4-1/2")

Reglaj sub umărul ansamblului

menține jocul dintre berbec și sculă la capătul cursei: elimină riscul ca berbecul să lovească scula și să deterioreze turela

Unghiuri de montaj standard

• 0°
• 90°
• 180°
• 270°

Ghidaje

durificate, cu canale de ungere

• Interschimbabilitate inserturi: toate inserturile funcționează în oricare din cele trei portscule: Ultraform®, Ultraform XT™, Ultraform FX™

Portscula Ultraform® funcționează ca platformă pentru mai multe scule Mate, nu doar pentru inserturile de deformare: aceleași portscule de stație B primesc inserția Rollerball Deburr™ (debavurare la presă), scula de marcare Sheetmarker™ și inserția Rollerball™, care în portsculă Ultraform® capătă reglaj fin al adâncimii formei chiar și pe mașini fără control precis de cursă. O portsculă deja cumpărată acoperă astfel mai multe operații.

De reținut: Sculele Original Style pentru deformare (doar stația B, fără inserturi interschimbabile) sunt dedicate unei singure combinații material-grosime-mașină: mutarea lor pe altă mașină poate deteriora scula sau presa. Pentru orice aplicație unde scula va fi refolosită pe mai multe configurații, familia Ultraform® e alegerea potrivită.

Alternativă la deformarea progresivă (cu lovituri multiple): rulează la viteza de deplasare a mesei, fără operații secundare separate.

Principiu de funcționare

• rulează la viteză egală cu deplasarea programată a mesei: nu încetinește mașina, spre deosebire de deformarea progresivă
• funcționează prin auto-indexare, poate urmări orice contur
• elementele pot începe sau termina oriunde pe tablă

Stație disponibilă

doar B (1-1/4")

Compatibilitatea cu mașinile Prima Power este condiționată de seria mașinii și versiunea de software PLC: verificați aceste date înainte de comandă. Relevant pentru clienții care lucrează și cu mașini Prima Power, distribuite prin firma afiliată, Data Consult.

Debavurare direct la presă, cu același mecanism cu bilă folosit la sculele Rollerball™ de deformare.

Mecanism

o bilă specială, montată în partea superioară și inferioară a sculei, împinge bavura și creează o rază pe muchia tăiată, inclusiv pe colțuri mici

Materiale acceptate

• oțel moale
• inox
• aluminiu: fără limită de grosime specificată de Mate

Set complet

trei arcuri și un distanțier (reversibil pe varianta Ultraform), pentru reglarea tensiunii potrivit materialului

Fluxul documentat de Mate: operația de tăiere longitudinală lasă bavura pe fața inferioară a tăieturii, iar scula Rollerball Deburr™ se rulează apoi pe aceeași linie, împingând bavura și creând o rază pe muchie. Reduce riscul de tăieturi la manipularea manuală a tablei cu bavuri, un beneficiu real de siguranță, în plus față de calitatea muchiei.

Elimină o operație de îndoire la presa de îndoit pentru piese mici: scula creează o linie de îndoire, piesa se îndoaie manual.

Aplicații tipice

• industriile-țintă listate de Mate: aerospațial, electrocasnice, mobilier comercial, carcase de electronice (aplicații cu solicitare redusă), echipamente pentru alimentație publică și refrigerare, ventilație (HVAC), iluminat
• limbi de îmbinare care blochează două piese între ele, utile la montaj sau reparație pe teren
• îndoiri multiple sau decorative, combinate cu jaluzele ștanțate pe același panou

Grosime material

sub 1,50 mm (calibru 16): limită generală, variante de proiectare disponibile pentru materiale mai groase, la cerere

Lungime maximă recomandată a liniei de îndoire

300 mm

Unghi de îndoire

• unghiul sculei trebuie specificat exact la comandă, egal cu unghiul de îndoire dorit
• nu se recomandă unghiuri de îndoire peste 90°

Configurații disponibile

• Bend Up: marchează fața superioară a tablei
• Bend Down: marchează fața inferioară

Piesele pot rămâne plate pentru transport și se îndoaie manual chiar înainte de asamblarea finală: economisește spațiu de ambalare și elimină o operație separată la presa de îndoit pentru piese mici sau serii scurte.

De reținut: Nu înlocuiește o presă de îndoit pentru producție de volum sau piese cu cerințe de precizie ridicată la unghiul de îndoire.

Linie de rupere controlată, marcată pe ambele fețe ale tablei: separare manuală curată, fără operație de debavurare ulterioară.

Grosime material

• minimum 0,61 mm
• maximum 1,52 mm

Lungime maximă recomandată a liniei de rupere

300 mm

• Restricții de tonaj: niciuna cunoscută, conform Mate
• Compatibilitate: toate stilurile de sculă și toate dimensiunile de stație, conform fișei tehnice Mate

Utilizări practice documentate de Mate: agățătoare temporară pentru vopsire (piesa trece prin linia de vopsire încă atașată, apoi se rupe), opritor de referință la presa de îndoit pentru piese mici (se rupe după operație), separarea unui schelet ștanțat în bucăți mai ușor de gestionat ca deșeu.

De reținut: Nu funcționează corect pe materiale mai groase decât cele pentru care a fost proiectată scula; pe presele Trumpf se clasifică drept unealtă tip 13 (ambosare) la programare.

Un singur corp de sculă, cinci funcții de marcare: dezvoltat împreună cu Prima Power.

Origine

Mate Precision Tooling® și Prima Power au dezvoltat împreună InkMarker™, inclus în acest kit

Format

o singură portsculă și canistră de stație A, cu cinci configurații interschimbabile

Conținut kit

• portsculă și canistră dedicate, stilou InkMarker™
• un insert de alamă, un insert din carbură, două inserturi diamantate (120° și 150°)
• trei tipuri de arcuri, bilă de rulare, matrițe oarbe și toate uneltele de asamblare necesare, în cutie de protecție dedicată

Relevant pentru clienții care lucrează și cu mașini Prima Power, distribuite prin firma afiliată, Data Consult.

Scule Thin Turret pentru presele LVD Strippit, în formatul original al stațiilor.

Stații

• 1/2" Snap-Apart
• 5/8" Drop-In
• 1-1/4" Full Body
• 3-1/2"
• MTG™ Multi Tool, 3 stații (1,250")
• MTG™ Multi Tool, 8 stații (0,500")

Poansoane

• DuraSteel™, pe toate stațiile
• pe stația 1-1/4": con-taper 1/4°, contra frecării și lipirii (galling)
• pe stația 5/8": cheie dublu-D călită, pentru orientarea precisă a formelor

Strippere

• întărite, pentru durată lungă de funcționare
• margini rotunjite, fără marcarea tablei

Stația 5/8" Drop-In

canistră cu arc pre-tensionat și ghidaj călit, montată ca un singur ansamblu

• Matrițe Slug Free®: pe toate stațiile
• Compatibilitate cu inventarul existent

Sistemul de precizie Mate pentru presele Thin Turret: schimbare rapidă și reglarea lungimii fără șaibe.

Stații

• 1-1/4"
• 2"
• ansamblu de ghidare 3-1/2" pentru Strippit

Reglarea lungimii

• cu buton, fără demontare, în pași de 0,20 mm
• fără șaibe și fără scule

Poanson

• DuraSteel™, duritate și tenacitate ridicate
• cheie dublu-D călită
• con-taper 1/4° și flancuri aproape lustruite
• acoperire Maxima® disponibilă pentru aplicații extreme

Canistră

pachet de arcuri pre-tensionat, forță de extragere constantă

Accesorii

• dispozitiv de întreținere pentru sculele Thin Turret
• sisteme Multi Tool

• Matrițe Slug Free®
• Compatibilitate cu inventarul existent

Mate prezintă Xcel™ pentru presele Thin Turret LVD Strippit și Amada.

Sistemul de top al gamei Thick Turret: cel mai bun scor Mate la valoare de ansamblu, cost și durată de rectificare, din propria comparație a producătorului.

Stații disponibile

• A (1/2")
• B (1-1/4")
• C (2")
• D (3-1/2")
• E (4-1/2")

Materiale poansoane

• oțel rapid (HSS) premium
• M4PM™ opțional, stațiile A și B: metalurgie de pulbere, cu 100% mai multă rezistență la uzură și 50% mai multă tenacitate față de oțelul de scule convențional, și de două ori mai mult între rectificări în testele la client, conform Mate

Grosime maximă recomandată de Mate (sistem standard)

• aluminiu 3,99 mm
• oțel moale 3,99 mm
• inox 2,90 mm (stațiile A–D)

Durată de rectificare suplimentară față de Original Style

• 0,118"(3,00mm) pe stațiile A/B
• 0,212"(5,38mm) pe stațiile C/D/E

Durată de rectificare utilizabilă, exemplu comparativ

• stația B, material 1,50 mm, penetrare matriță 3,00 mm: 0,408"(10,36mm) cu stripper Ultra®, față de 0,170"(4,32mm) cu stripper Original Style
• stațiile C/D/E, aceleași condiții: 0,512"(13,00mm) cu stripper Ultra®

Reglare lungime „click"

• 0,006"(0,15mm)/click pe stația A
• 0,008"(0,20mm)/click pe stațiile B/C/D/E
• fără șpan sau unelte separate

Con-taper spate

1/4° + flancuri aproape lustruite: reduce frecarea și lipirea (galling)

Ungere

canale interne și externe spiralate

Ghidaje

durificate, rectificate: reduc uzura alezajului turelei

Acoperire Maxima™

disponibilă opțional: nitrură de zirconiu-titan (ZrTiN), recomandată pentru aluminiu seria 3000 și 5000, tablă zincată, inox și materiale pe care nu se poate folosi lubrifiant; Mate citează teste reale cu durată de viață de 2 până la 10 ori mai mare

Durată de rectificare matrițe SLUG FREE®

până la 0,125"(3,20mm)

• Matrițe SLUG FREE®: standard: elimină retragerea deșeului, reduce ruperea sculei și îmbunătățește calitatea găurii
• Interschimbabilitate cu inventarul OEM existent

Poansoanele Ultra TEC® sunt complet interschimbabile cu inventarul de scule OEM existent (Wilson HP™/HP2™/WLS®, Amada Standard, Amada ABS, Amada Z-Standard/Z-ABS, Amada NEX, Wilson Nisshinbo Multi Tool și altele), conform matricei de compatibilitate publicate de Mate.

„Alternativa superioară" pentru utilizatorii de scule Wilson HP™: compatibilitate 100%, cu opțiune de montare și pe ghidaje Ultra TEC®/Ultra XT™.

Compatibilitate

• 100% cu Wilson HP™, HP™ WLS®, HP™ ABS (fost Series 90®)
• montabil, cu adaptor sau pin, în ghidaje Ultra TEC®/Ultra XT™

Materiale

DuraSteel™: oțel rapid cu conținut sporit de vanadiu și wolfram, durată de rectificare cu 100% mai mare față de oțelul convențional

Acoperire Maxima™

disponibilă opțional: nitrură de zirconiu-titan (ZrTiN), recomandată pentru aluminiu seria 3000 și 5000, tablă zincată, inox și materiale pe care nu se poate folosi lubrifiant; Mate citează teste reale cu durată de viață de 2 până la 10 ori mai mare

Orientare poanson

cheie dublă-D durificată

• Matrițe SLUG FREE®: standard: elimină retragerea deșeului, reduce ruperea sculei și îmbunătățește calitatea găurii

Notă de piață: pe stațiile A/B, disponibilitatea poansoanelor MXC poate fi restricționată în anumite țări din motive de licențiere a brevetului (listă publicată de Mate, cu mai multe piețe UE și America de Nord). România nu apare pe acea listă, dar recomandăm confirmarea directă cu Mate înainte de comandă.

De reținut: Pentru montarea poansoanelor MXC C/D/E în ghidaje Ultra TEC®/Ultra ABS® e nevoie de un adaptor HP™ dedicat; poansoanele MXC ABS Style de formă (stația B) nu pot fi adaptate la ghidaje Ultra XT™: doar la Ultra TEC.

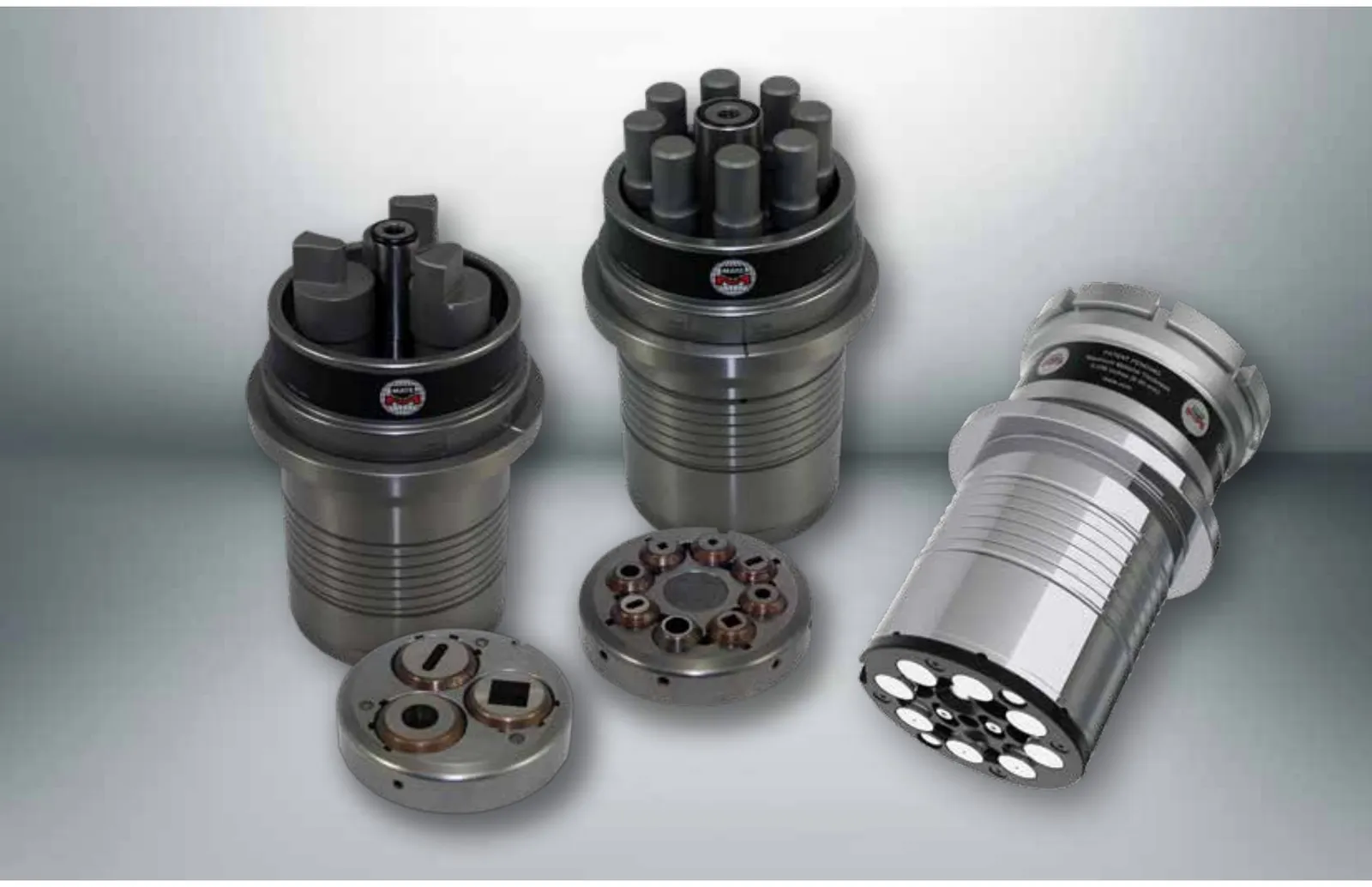

Linia generală de scule Multi Tool, compatibilă cu ansamblurile multi-sculă produse de Mate.

Dimensiuni disponibile

• 8 mm
• 16 mm
• 24 mm (diametru/diagonală maximă a poansonului)

Grosime maximă recomandată de Mate

• MT 8 mm: aluminiu 3,99 mm, oțel moale 3,00 mm, inox 1,98 mm
• MT 24 mm: aluminiu 5,00 mm, oțel moale 5,00 mm, inox 2,49 mm

Materiale

oțel rapid (HSS), rezistent la uzura muchiei

Con-taper spate

1/4° + flancuri aproape lustruite: elimină lipirea (galling)

Joc poanson-stripper

redus: ghidare superioară

Acoperire Maxima™

disponibilă opțional: nitrură de zirconiu-titan (ZrTiN), recomandată pentru aluminiu seria 3000 și 5000, tablă zincată, inox și materiale pe care nu se poate folosi lubrifiant; Mate citează teste reale cu durată de viață de 2 până la 10 ori mai mare

• Matrițe SLUG FREE®: standard: elimină retragerea deșeului, reduce ruperea sculei și îmbunătățește calitatea găurii

Seturi dedicate de scule de service (extractor stripper/matriță, creion magnetic) disponibile pentru fiecare dimensiune, plus un kit complet cu toate cele trei.

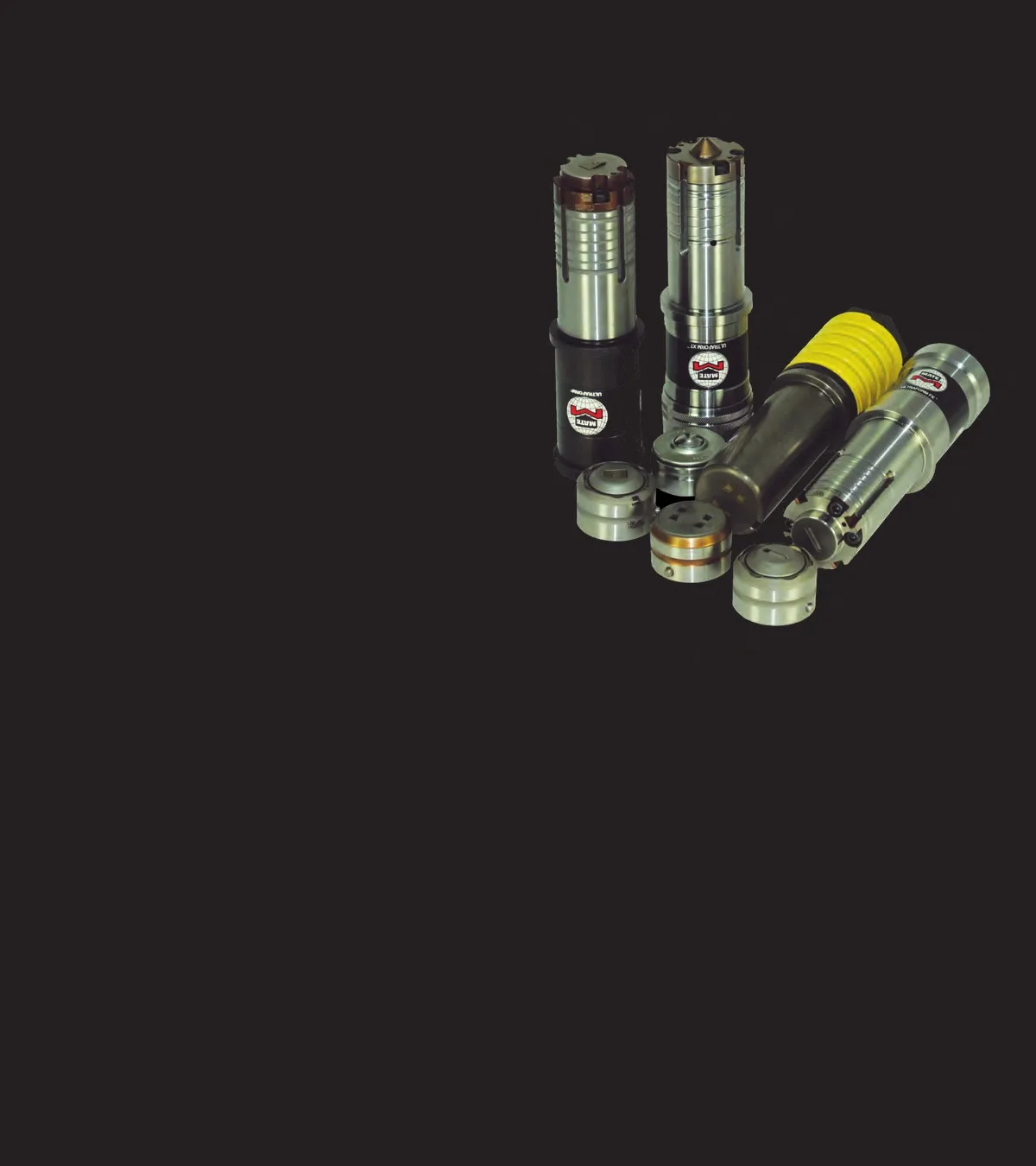

O portsculă cu lungime reglabilă și inserturi interschimbabile: se cumpără o portsculă, se schimbă doar insertul pentru fiecare formă.

Stații disponibile

• B (1-1/4")
• C (2")
• D (3-1/2")
• E (4-1/2")

Reglaj sub umărul ansamblului

menține jocul dintre berbec și sculă la capătul cursei: elimină riscul ca berbecul să lovească scula și să deterioreze turela

Unghiuri de montaj standard

• 0°
• 90°
• 180°
• 270°

Ghidaje

durificate, cu canale de ungere

• Interschimbabilitate inserturi: toate inserturile funcționează în oricare din cele trei portscule: Ultraform®, Ultraform XT™, Ultraform FX™

Portscula Ultraform® funcționează ca platformă pentru mai multe scule Mate, nu doar pentru inserturile de deformare: aceleași portscule de stație B primesc inserția Rollerball Deburr™ (debavurare la presă), scula de marcare Sheetmarker™ și inserția Rollerball™, care în portsculă Ultraform® capătă reglaj fin al adâncimii formei chiar și pe mașini fără control precis de cursă. O portsculă deja cumpărată acoperă astfel mai multe operații.

De reținut: Sculele Original Style pentru deformare (doar stația B, fără inserturi interschimbabile) sunt dedicate unei singure combinații material-grosime-mașină: mutarea lor pe altă mașină poate deteriora scula sau presa. Pentru orice aplicație unde scula va fi refolosită pe mai multe configurații, familia Ultraform® e alegerea potrivită.

Alternativă la deformarea progresivă (cu lovituri multiple): rulează la viteza de deplasare a mesei, fără operații secundare separate.

Principiu de funcționare

• rulează la viteză egală cu deplasarea programată a mesei: nu încetinește mașina, spre deosebire de deformarea progresivă
• funcționează prin auto-indexare, poate urmări orice contur
• elementele pot începe sau termina oriunde pe tablă

Stație disponibilă

doar B (1-1/4")

Compatibilitatea cu mașinile Prima Power este condiționată de seria mașinii și versiunea de software PLC: verificați aceste date înainte de comandă. Relevant pentru clienții care lucrează și cu mașini Prima Power, distribuite prin firma afiliată, Data Consult.

Debavurare direct la presă, cu același mecanism cu bilă folosit la sculele Rollerball™ de deformare.

Mecanism

o bilă specială, montată în partea superioară și inferioară a sculei, împinge bavura și creează o rază pe muchia tăiată, inclusiv pe colțuri mici

Materiale acceptate

• oțel moale
• inox
• aluminiu: fără limită de grosime specificată de Mate

Set complet

trei arcuri și un distanțier (reversibil pe varianta Ultraform), pentru reglarea tensiunii potrivit materialului

Fluxul documentat de Mate: operația de tăiere longitudinală lasă bavura pe fața inferioară a tăieturii, iar scula Rollerball Deburr™ se rulează apoi pe aceeași linie, împingând bavura și creând o rază pe muchie. Reduce riscul de tăieturi la manipularea manuală a tablei cu bavuri, un beneficiu real de siguranță, în plus față de calitatea muchiei.

Elimină o operație de îndoire la presa de îndoit pentru piese mici: scula creează o linie de îndoire, piesa se îndoaie manual.

Aplicații tipice

• industriile-țintă listate de Mate: aerospațial, electrocasnice, mobilier comercial, carcase de electronice (aplicații cu solicitare redusă), echipamente pentru alimentație publică și refrigerare, ventilație (HVAC), iluminat
• limbi de îmbinare care blochează două piese între ele, utile la montaj sau reparație pe teren
• îndoiri multiple sau decorative, combinate cu jaluzele ștanțate pe același panou

Grosime material

sub 1,50 mm (calibru 16): limită generală, variante de proiectare disponibile pentru materiale mai groase, la cerere

Lungime maximă recomandată a liniei de îndoire

300 mm

Unghi de îndoire

• unghiul sculei trebuie specificat exact la comandă, egal cu unghiul de îndoire dorit
• nu se recomandă unghiuri de îndoire peste 90°

Configurații disponibile

• Bend Up: marchează fața superioară a tablei
• Bend Down: marchează fața inferioară

Piesele pot rămâne plate pentru transport și se îndoaie manual chiar înainte de asamblarea finală: economisește spațiu de ambalare și elimină o operație separată la presa de îndoit pentru piese mici sau serii scurte.

De reținut: Nu înlocuiește o presă de îndoit pentru producție de volum sau piese cu cerințe de precizie ridicată la unghiul de îndoire.

Linie de rupere controlată, marcată pe ambele fețe ale tablei: separare manuală curată, fără operație de debavurare ulterioară.

Grosime material

• minimum 0,61 mm
• maximum 1,52 mm

Lungime maximă recomandată a liniei de rupere

300 mm

• Restricții de tonaj: niciuna cunoscută, conform Mate
• Compatibilitate: toate stilurile de sculă și toate dimensiunile de stație, conform fișei tehnice Mate

Utilizări practice documentate de Mate: agățătoare temporară pentru vopsire (piesa trece prin linia de vopsire încă atașată, apoi se rupe), opritor de referință la presa de îndoit pentru piese mici (se rupe după operație), separarea unui schelet ștanțat în bucăți mai ușor de gestionat ca deșeu.

De reținut: Nu funcționează corect pe materiale mai groase decât cele pentru care a fost proiectată scula; pe presele Trumpf se clasifică drept unealtă tip 13 (ambosare) la programare.

Un singur corp de sculă, cinci funcții de marcare: dezvoltat împreună cu Prima Power.

Origine

Mate Precision Tooling® și Prima Power au dezvoltat împreună InkMarker™, inclus în acest kit

Format

o singură portsculă și canistră de stație A, cu cinci configurații interschimbabile

Conținut kit

• portsculă și canistră dedicate, stilou InkMarker™
• un insert de alamă, un insert din carbură, două inserturi diamantate (120° și 150°)
• trei tipuri de arcuri, bilă de rulare, matrițe oarbe și toate uneltele de asamblare necesare, în cutie de protecție dedicată

Relevant pentru clienții care lucrează și cu mașini Prima Power, distribuite prin firma afiliată, Data Consult.

Poansoane, matrițe și strippere din oțel rapid pentru sistemul de ștanțare Salvagnini, inclusiv forme speciale și scule de deformare la specificație.

Pozițiile 1–20 și 41–76 (7 t)

• 6 mm (doar rotunde)
• 10,5 mm (doar rotunde)
• 33 mm: diagonală până la 26,00 mm, ansamblu de perforare complet ghidat

Pozițiile 30–35 (12 t)

60 mm, auto-index

Pozițiile 21–24 (26 t)

• 70×90 (Type 70)
• 90×90 (Type 90)

Poansoane

• oțel rapid premium pe bază de pulbere: rezistență la abraziune și la lipire (galling)
• rectificare până la 4,00 mm
• mandrină disponibilă pentru poansoane de 10,5 mm și mai mici

Matrițe

• oțel rapid, pe stațiile de 33 mm (A, B, C)
• rectificare până la 1,50 mm
• jocul se specifică drept dimensiunea poansonului PLUS jocul total, nu pe latură

Stații D, E, F

perii care previn marcarea tablei

• Matrițe Slug Free®: opționale pe toate stațiile Type III, fără cost suplimentar
• Forme speciale: la specificația clientului

Sistem de perforare complet ghidat pentru găurile mici din stațiile de 7 t ale preselor Salvagnini.

Aplicație

găuri mici, în stațiile de 7 t, pe tot intervalul lor de dimensiuni

Dimensiune poanson

orice formă până la 12,50 mm

Poansoane

• oțel de scule pe bază de pulbere MPM82™: rezistență la uzură și la ciobire
• rectificare până la 1,49 mm
• nitrurare, acoperiri Maxima™ și SuperMax™ disponibile

Stripper

• complet ghidat, susține vârful poansonului pe tot ciclul
• montat în cartușul superior

• Forme speciale: la specificația clientului

Varianta de performanță pentru presele Murata Wiedemann, gândită pentru volume mari și viteze mari de ștanțare.

Marathon Plus™

• mecanism extern de reglare rapidă a lungimii, pentru schimbări foarte rapide de sculă
• pentru mașinile Vectrum, Motorum și Magnum

Marathon®

șaibă reglabilă integrată, pentru setarea optimă a lungimii

Construcție

• forțe conținute, uzură redusă a turelei
• portpoanson călit și rectificat
• cursă redusă și ghidaj călit: durată mai mare a alezajului turelei
• ghidare în 3 puncte

Stripper

cu arc, ține tabla mai plană

Unghiuri

8 poziții

Standardul OEM pentru presele Murata Wiedemann, varianta economică; Mate este furnizorul OEM al Murata Wiedemann.

Poansoane

• complet compatibile OEM
• oțel crom călit în aer, echilibru între duritate și tenacitate
• con-taper 1/4° și flancuri aproape lustruite

Matrițe Slug Free®

• geometrie care elimină retragerea deșeului
• raze de joc uniforme în colțuri
• până la 3,00 mm durată de rectificare
• degajare Stress Free™, care distribuie forțele

Montaj

toleranțe OEM: concentricitate și aliniere corecte în alezajele mașinii

Sistem pentru presele Murata Wiedemann cu poansoane din oțel rapid, strippere metalice și matrițe Slug Free®.

Poanson maxim pe stație

• X: 12,70 mm (doar rotunde)
• AB: 25,00 mm (lungime totală 120,42 mm)
• B: 25,00 mm (lungime totală 50,42 mm)
• C: 38,00 mm · D: 51,00 mm · E: 63,50 mm
• F: 76,20 mm · G: 88,90 mm · H: 104,78 mm
• J: 120,65 mm · K: 139,70 mm · L: 152,00 mm

Poansoane

• oțel rapid
• con-taper 1/4° și flancuri aproape lustruite
• raze de colț fine, contra ciobirii

Stripper

• metalic, susține lateral poansonul
• unghiularitate și concentricitate superioare

Matrițe Slug Free®

• oțel crom călit în aer
• orientare precisă cu știft extern
• până la 3,00 mm durată de rectificare
