UKB GmbH · Germania · Reprezentant exclusiv în România
Scule pentru abkanturi și cuțite de ghilotină UKB
UKB GmbH este un producător german de scule pentru prese de îndoit (abkanturi) și cuțite pentru ghilotine, cu peste 35 de ani de experiență. Spre deosebire de majoritatea producătorilor, care lucrează la comandă, UKB ține stoc propriu pentru sculele abkant standard. Livrarea în România durează 5 până la 7 zile lucrătoare, cu termen confirmat de furnizor. Lang & Sin este reprezentantul exclusiv UKB în România. Centrul tehnic are un ghid de alegere a sculei potrivite, un ghid de mentenanță și un calculator de forță de îndoire.
Despre UKB GmbH
UKB este o companie germană de familie, fondată în 1991 în Burbach. A pornit de la vânzarea de scule dintr-un garaj și a crescut treptat într-un furnizor complet de scule profesionale pentru prese de îndoit și scule speciale la comandă.
În 2022, UKB s-a mutat într-o fabrică nouă, construită special pentru companie, cu 6.500 m² de spații de producție și depozitare, plus încă 1.500 m² de birouri și spații sociale. Compania rămâne independentă, condusă de familia fondatoare.
Sculele de abkant se aleg după sistemul de prindere al presei, nu după piesa care se îndoaie. Un poanson UKB sistem Amada și unul sistem Trumpf fac aceeași operație; diferă felul în care se fixează în mașină. De aceea secțiunile de mai jos sunt împărțite pe sisteme, iar în câteva cazuri sculele trec dintr-un sistem în altul: poansoanele Trumpf, Wila type I și LVD type I sunt interschimbabile între cele trei prinderi, iar matrițele sistem Amada se pot adapta cu un insert de oțel.
Gama acoperă îndoirea în V, cu deschideri reglabile până la V400 mm, plus operații pe care o matriță standard nu le poate face: profile U dintr-o singură cursă, profile închise și U înalte cu poansonul tip fereastră, balamale, nervuri de rigidizare, pași Z, raze imprimate, profile trapezoidale, turtiri și jaluzele de aerisire. Pentru geometrii care nu există în catalog, UKB proiectează și produce scula după desenul dumneavoastră, la lungimi de până la 6.000 mm.

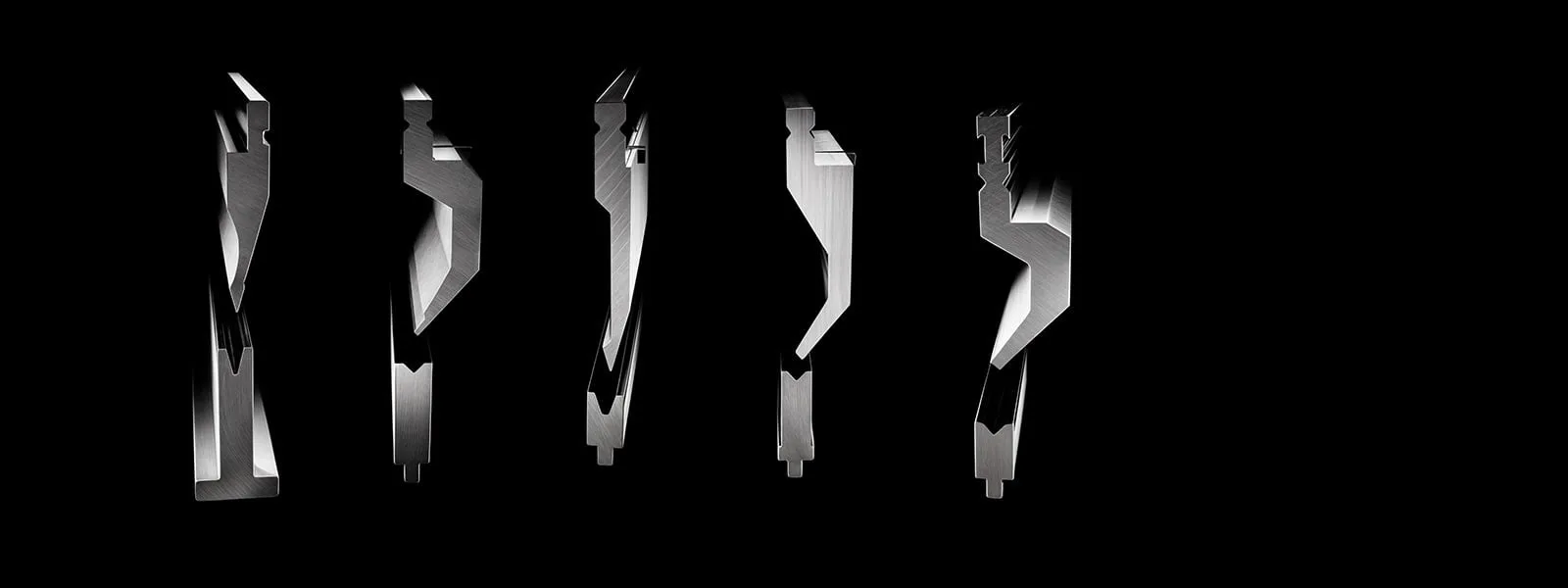

Scule abkant pentru sistemul Amada
Poansoanele și matrițele UKB sistem Amada se livrează în lungimi de 835 și 415 mm și în seturi secționate de 800 mm. Cu un insert de oțel, matrițele Amada se folosesc și în prinderile Trumpf, Wila, Bystronic și LVD. Materialul sculei se alege după aplicație: vedeți ghidul despre 42CrMo4, C45 și 1.2312.
Poansoane și matrițe sistem Amada
Fișă tehnică și desen cotat · 6 lungimi și seturi
Poansoane și matrițe sistem Amada
Fișă tehnică și desen cotat · 6 lungimi și seturi
- Materiale optime
-
- 42CrMo4, călit la 1.100–1.200 N/mm²
- C45, călit la 800–850 N/mm²
- C45, 650–800 N/mm²
- Raze de îndoire / raze de intrare
- durificate până la 52–55 HRC
- Matrițe
- segmente de capăt cu prelungiri tip corn
- Catalog UKB
- poansoane, pag. 24 (PDF) matrițe, pag. 53 (PDF)
Garanții de calitate
- Rectificare: de precizie
- Interschimbabilitate și paralelism: garantate
- Marcarea sculei: cu toate informațiile tehnice
Lungimi de scule · Sistem Amada
6 variantePoansoane
-
835 mm
-
415 mm
-
800 mm secționat
- 10 segmente, cu prelungiri tip corn stânga și dreapta
Matrițe
-
835 mm
-
415 mm
-
800 mm secționat
- 9 segmente

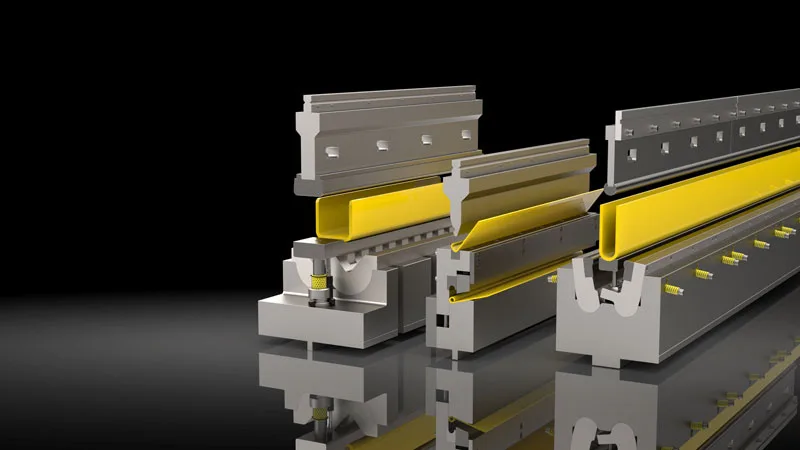

UniBend și UniBend VARIO
Îndoire cu urme minime · table de la 0,5 la 12,0 mm · VARIO cu deschidere V de 40–100 mm
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD
UniBend și UniBend VARIO
Îndoire cu urme minime · table de la 0,5 la 12,0 mm · VARIO cu deschidere V de 40–100 mm
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD
Matrițe pentru îndoire cu urme minime: pe flanșe scurte, lângă găuri, pe tablă caserată sau striată.
- Grosime tablă
- de la 0,5 la 12,0 mm, în funcție de model
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
- Flanșe scurte: urme minime
- Găuri lângă linia de îndoire: rămân nedeformate
- Îndoiri diagonale și conice
- Tablă caserată: fără deteriorarea foliei
Variante
UniBend
Tablă striată și tablă cu bulb, cu marcare minimă pe fața vizibilă. Rezultate repetabile de la o piesă la alta, cu mai puține schimbări de sculă.
UniBend VARIO
Deschidere V reglabilă între 40 și 100 mm, în pași de 5 mm, prin schimbarea lamelelor. Grosime maximă a materialului 12,0 mm. Inserturi tip plat, concav și V, pentru îndoire în V, pe rază, cu supra-îndoire și în U.
Detalii complete în catalogul UKB: UniBend, pagina 186 (PDF) și UniBend VARIO, pagina 191 (PDF).
WingBend PLUS
Fără urme de îndoire · 500–1.500 kN/m · table de la 0,3 la 6,0 mm
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD
WingBend PLUS
Fără urme de îndoire · 500–1.500 kN/m · table de la 0,3 la 6,0 mm
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD
Matriță cu Slider, pentru îndoire fără urme pe aluminiu anodizat, inox lustruit și tablă galvanizată.
- Modele
- patru, forță 500–1.500 kN/m
- Grosime tablă
- de la 0,3 la 6,0 mm
- Livrare
- set segmentat (4 segmente); Slider dintr-o bucată până la 3.000 mm
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
- Flanșe scurte: marcare minimă
- Găuri lângă linia de îndoire: fără deformare
- Tablă galvanizată și aluminiu: fără contaminarea sculei
Detalii complete în catalogul UKB, pagina 193 (PDF).
Matrițe ajustabile
V25–125 până la V150–400 mm · role durificate · până la 30% forță mai mică
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD
Matrițe ajustabile
V25–125 până la V150–400 mm · role durificate · până la 30% forță mai mică
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD
O singură matriță cu deschidere V reglabilă, în loc de un raft de matrițe fixe: mai puține schimbări și timp de pregătire mai scurt.
- Deschideri V reglabile
- V25–125 mm
- V65–185 mm
- V120–300 mm
- V150–400 mm
- Grosimi recomandate
- de la circa 3 mm (V25–125) până la circa 50 mm (V150–400), la Rm = 450 N/mm², inclusiv materiale cu rezistență ridicată
- Role
- rotative, durificate (~60 HRC): îndoire cu urme reduse și până la 30% forță de presare mai mică
- Montaj
- prin suportul de matriță, cu lamele de reglare până la 3.000 mm
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
Detalii complete în catalogul UKB, pagina 200 (PDF).
Matrițe compozite
V 6,0–16,0 mm · 88° / 60° / 30° · sarcină maximă 200 kN/m
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD
Matrițe compozite
V 6,0–16,0 mm · 88° / 60° / 30° · sarcină maximă 200 kN/m
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD
Matrițe cu inserturi înlocuibile, pentru aluminiu, inox și suprafețe vopsite, fără reprelucrarea pieselor.
- Deschidere V
- de la 6,0 la 16,0 mm
- Unghiuri
- 88° / 60° / 30°
- Sarcină maximă
- 200 kN/m
- Suporturi
- sistem Amada, sistem Trumpf, sistem Wila / Bystronic și sistem LVD
- Înlocuire rapidă a inserturilor
- Contaminarea pieselor: fără
Detalii complete în catalogul UKB, pagina 244 (PDF).
Suporturi și inserturi PU
Shore 80A / 90A / 95A · îndoire în V, pe rază și în U
Suporturi și inserturi PU
Shore 80A / 90A / 95A · îndoire în V, pe rază și în U
Inserturi din poliuretan pentru îndoire fără urme pe aluminiu, inox și suprafețe vopsite.
- Durități
- Shore 80A
- Shore 90A
- Shore 95A
- Tipuri de îndoire
- în V, pe rază și în U
- Suporturi
- sistem Amada
- Reprelucrarea pieselor: fără
Detalii complete în catalogul UKB, pagina 246 (PDF).
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD, alte sisteme
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD, alte sisteme
Folie pusă pe matriță, care previne urmele de îndoire pe tablă și contaminarea matriței.
- Shore 95 A
- grosimi de 0,4 / 0,8 / 1,5 / 2,0 mm
- Shore 60 A
- grosime 0,55 mm
- Lățimi
- 102 și 152 mm
- Montaj
- pe toate tipurile de matrițe, cu suport fixat magnetic direct pe matriță
Detalii complete în catalogul UKB, pagina 238 (PDF).
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD, alte sisteme
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Trumpf, Wila, Bystronic, LVD, alte sisteme
Scule construite pentru o operație anume, pe desenul dumneavoastră, la lungimi de până la 6.000 mm.
- Profile U
- dintr-o singură cursă, cu dimensiuni interioare mici și flanșe înalte
- Balamale
- pe tablă de până la 4,0 mm, diametru interior minim 2,5 × grosime la oțel și aluminiu, 3,0 × grosime la inox
- Nervuri de rigidizare
- dintr-o singură cursă, pe tablă de până la 5,0 mm, în orice formă, indiferent de unghiul de îndoire
- Pași Z, raze imprimate, profile trapezoidale
- aceeași sculă pe grosimi și materiale diferite
- Turtiri
- pe tablă de până la 3,0 mm
- Jaluzele de aerisire
- pe tablă de până la 4,0 mm, cu fante alăturate la pas mic
- Componente active durificate
- Îndoiri de probă pe tabla dumneavoastră
Detalii complete în catalogul UKB, pagina 209 (PDF).
Scule abkant pentru sistemul Trumpf
Poansoanele sistem Trumpf au două prinderi: Simple Clamp, la segmente de până la 12,5 kg, și știft de siguranță, peste 12,5 kg. În aceeași prindere intră și poansoanele UKB sistem Wila type I și LVD type I.
Poansoane și matrițe sistem Trumpf
Fișă tehnică și desen cotat · 25 lungimi și seturi · Simple Clamp sau știft de siguranță
Poansoane și matrițe sistem Trumpf
Fișă tehnică și desen cotat · 25 lungimi și seturi · Simple Clamp sau știft de siguranță
- Materiale optime
-
- 42CrMo4, călit la 1.100–1.200 N/mm²
- C45, călit la 800–850 N/mm²
- C45, 650–800 N/mm²
- Raze de îndoire / raze de intrare
- durificate până la 52–55 HRC
- Matrițe
-
- unghiuri de 84° / 80° / 60° / 30°
- înălțimi H = 100 / 120 / 150 mm
- Prinderea poansonului, în două variante
-
- Simple Clamp, la segmente ≤ 12,5 kg
- Știft de siguranță, la segmente > 12,5 kg
- Catalog UKB
- poansoane, pag. 74 (PDF) matrițe, pag. 87 (PDF)
Garanții de calitate
- Rectificare: de precizie
- Interschimbabilitate și paralelism: garantate
- Auto-centrare
- Utilizare pe ambele fețe
- Marcarea sculei: cu toate informațiile tehnice
Poansoanele UKB sistem Wila type I și UKB sistem LVD type I pot fi folosite și într-o prindere UKB sistem Trumpf.
Lungimi de scule · Sistem Trumpf
25 variantePoansoane cu Simple Clamp ≤ 12,5 kg
-
500 mm
-
300 mm
-
200 mm
-
100 mm
-
100 mm
- Prelungire tip corn stânga
-
100 mm
- Prelungire tip corn dreapta
-
550 mm secționat
- Poansoanele secționate se livrează ca set complet
- 10 segmente, cu Simple Clamp stânga și dreapta
Seturi de poansoane cu Simple Clamp
-
2.050 mm
- 14 segmente, cu Simple Clamp stânga și dreapta
-
3.050 mm
- 16 segmente, cu Simple Clamp stânga și dreapta
-
4.050 mm
- 18 segmente, cu Simple Clamp stânga și dreapta
Poansoane cu știfturi de siguranță > 12,5 kg
-
500 mm
-
300 mm
-
200 mm
-
100 mm
-
100 mm
- Prelungire tip corn stânga
-
100 mm
- Prelungire tip corn dreapta
-
550 mm secționat
- Poansoanele secționate se livrează ca set complet
- 10 segmente, cu știfturi de siguranță și prelungiri tip corn stânga și dreapta
Matrițe
-
500 mm
-
300 mm
-
200 mm
-
100 mm
-
550 mm secționat
- Matrițele secționate se livrează ca set complet
- 9 segmente
Seturi de matrițe
-
2.050 mm
- 14 segmente
-
3.050 mm
- 16 segmente
-
4.050 mm
- 18 segmente
Variante de prindere a poansonului · Sistem Trumpf
2 variantePragul dintre cele două variante este greutatea segmentului: 12,5 kg.
Simple Clamp
- Schimbare verticală a sculei, pentru segmente de până la 12,5 kg
- Timp de setare mai scurt
- Manipulare ușoară
Știfturi de siguranță
- Schimbare orizontală a sculei, pentru segmente de peste 12,5 kg
- Preț de achiziție avantajos (față de Simple Clamp)
- Știfturi de siguranță durificate, la cerere
Modificări și adaptări · Sistem Trumpf
3 categoriiModificare flexibilă: poansoane
- Tăieri speciale
- Prelungiri tip corn individuale
- Montarea unei prinderi Simple Clamp
- Montarea de știfturi de siguranță
- Marcare laser
- Alte modificări
Modificare flexibilă: matrițe
- Tăieri speciale
- Marcare laser
- Alte modificări
Montarea unui insert de oțel
Prin montarea unui insert de oțel, matrițele UKB sistem Amada pot fi folosite și într-o prindere UKB sistem Trumpf.
Alte modificări se execută după specificația dumneavoastră, cu fezabilitatea confirmată de UKB. Cerere de modificare
UniBend și UniBend VARIO
Îndoire cu urme minime · table de la 0,5 la 12,0 mm · VARIO cu deschidere V de 40–100 mm
Potrivit și pentru: Amada, Wila, Bystronic, LVD
UniBend și UniBend VARIO
Îndoire cu urme minime · table de la 0,5 la 12,0 mm · VARIO cu deschidere V de 40–100 mm
Potrivit și pentru: Amada, Wila, Bystronic, LVD
Matrițe pentru îndoire cu urme minime: pe flanșe scurte, lângă găuri, pe tablă caserată sau striată.
- Grosime tablă
- de la 0,5 la 12,0 mm, în funcție de model
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
- Flanșe scurte: urme minime
- Găuri lângă linia de îndoire: rămân nedeformate
- Îndoiri diagonale și conice
- Tablă caserată: fără deteriorarea foliei
Variante
UniBend
Tablă striată și tablă cu bulb, cu marcare minimă pe fața vizibilă. Rezultate repetabile de la o piesă la alta, cu mai puține schimbări de sculă.
UniBend VARIO
Deschidere V reglabilă între 40 și 100 mm, în pași de 5 mm, prin schimbarea lamelelor. Grosime maximă a materialului 12,0 mm. Inserturi tip plat, concav și V, pentru îndoire în V, pe rază, cu supra-îndoire și în U.
Detalii complete în catalogul UKB: UniBend, pagina 186 (PDF) și UniBend VARIO, pagina 191 (PDF).
WingBend PLUS
Fără urme de îndoire · 500–1.500 kN/m · table de la 0,3 la 6,0 mm
Potrivit și pentru: Amada, Wila, Bystronic, LVD
WingBend PLUS
Fără urme de îndoire · 500–1.500 kN/m · table de la 0,3 la 6,0 mm
Potrivit și pentru: Amada, Wila, Bystronic, LVD
Matriță cu Slider, pentru îndoire fără urme pe aluminiu anodizat, inox lustruit și tablă galvanizată.
- Modele
- patru, forță 500–1.500 kN/m
- Grosime tablă
- de la 0,3 la 6,0 mm
- Livrare
- set segmentat (4 segmente); Slider dintr-o bucată până la 3.000 mm
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
- Flanșe scurte: marcare minimă
- Găuri lângă linia de îndoire: fără deformare
- Tablă galvanizată și aluminiu: fără contaminarea sculei
Detalii complete în catalogul UKB, pagina 193 (PDF).
Matrițe ajustabile
V25–125 până la V150–400 mm · role durificate · până la 30% forță mai mică
Potrivit și pentru: Amada, Wila, Bystronic, LVD
Matrițe ajustabile
V25–125 până la V150–400 mm · role durificate · până la 30% forță mai mică
Potrivit și pentru: Amada, Wila, Bystronic, LVD
O singură matriță cu deschidere V reglabilă, în loc de un raft de matrițe fixe: mai puține schimbări și timp de pregătire mai scurt.
- Deschideri V reglabile
- V25–125 mm
- V65–185 mm
- V120–300 mm
- V150–400 mm
- Grosimi recomandate
- de la circa 3 mm (V25–125) până la circa 50 mm (V150–400), la Rm = 450 N/mm², inclusiv materiale cu rezistență ridicată
- Role
- rotative, durificate (~60 HRC): îndoire cu urme reduse și până la 30% forță de presare mai mică
- Montaj
- prin suportul de matriță, cu lamele de reglare până la 3.000 mm
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
Detalii complete în catalogul UKB, pagina 200 (PDF).
Matrițe compozite
V 6,0–16,0 mm · 88° / 60° / 30° · sarcină maximă 200 kN/m
Potrivit și pentru: Amada, Wila, Bystronic, LVD
Matrițe compozite
V 6,0–16,0 mm · 88° / 60° / 30° · sarcină maximă 200 kN/m
Potrivit și pentru: Amada, Wila, Bystronic, LVD
Matrițe cu inserturi înlocuibile, pentru aluminiu, inox și suprafețe vopsite, fără reprelucrarea pieselor.
- Deschidere V
- de la 6,0 la 16,0 mm
- Unghiuri
- 88° / 60° / 30°
- Sarcină maximă
- 200 kN/m
- Suporturi
- sistem Amada, sistem Trumpf, sistem Wila / Bystronic și sistem LVD
- Înlocuire rapidă a inserturilor
- Contaminarea pieselor: fără
Detalii complete în catalogul UKB, pagina 244 (PDF).
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Amada, Wila, Bystronic, LVD, alte sisteme
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Amada, Wila, Bystronic, LVD, alte sisteme
Folie pusă pe matriță, care previne urmele de îndoire pe tablă și contaminarea matriței.
- Shore 95 A
- grosimi de 0,4 / 0,8 / 1,5 / 2,0 mm
- Shore 60 A
- grosime 0,55 mm
- Lățimi
- 102 și 152 mm
- Montaj
- pe toate tipurile de matrițe, cu suport fixat magnetic direct pe matriță
Detalii complete în catalogul UKB, pagina 238 (PDF).
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Amada, Wila, Bystronic, LVD, alte sisteme
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Amada, Wila, Bystronic, LVD, alte sisteme
Scule construite pentru o operație anume, pe desenul dumneavoastră, la lungimi de până la 6.000 mm.
- Profile U
- dintr-o singură cursă, cu dimensiuni interioare mici și flanșe înalte
- Balamale
- pe tablă de până la 4,0 mm, diametru interior minim 2,5 × grosime la oțel și aluminiu, 3,0 × grosime la inox
- Nervuri de rigidizare
- dintr-o singură cursă, pe tablă de până la 5,0 mm, în orice formă, indiferent de unghiul de îndoire
- Pași Z, raze imprimate, profile trapezoidale
- aceeași sculă pe grosimi și materiale diferite
- Turtiri
- pe tablă de până la 3,0 mm
- Jaluzele de aerisire
- pe tablă de până la 4,0 mm, cu fante alăturate la pas mic
- Componente active durificate
- Îndoiri de probă pe tabla dumneavoastră
Detalii complete în catalogul UKB, pagina 209 (PDF).
Scule abkant pentru sistemul Wila
Ca la Trumpf, poansoanele sistem Wila se prind cu Simple Clamp (până la 12,5 kg) sau cu știft de siguranță (peste 12,5 kg). Prinderea Wila primește și poansoanele UKB sistem Trumpf și LVD type I.
Poansoane și matrițe sistem Wila
Fișă tehnică și desen cotat · 12 lungimi și seturi · Simple Clamp sau știft de siguranță
Poansoane și matrițe sistem Wila
Fișă tehnică și desen cotat · 12 lungimi și seturi · Simple Clamp sau știft de siguranță
- Materiale optime
-
- 42CrMo4, călit la 1.100–1.200 N/mm²
- C45, călit la 800–850 N/mm²
- Raze de îndoire / raze de intrare
- durificate până la 52–55 HRC
- Înălțimi de poanson
-
- type I: H = 163 / 200 mm
- type II: H = 95 / 175 mm
- Prinderea poansonului Wila type I, în două variante
-
- Simple Clamp, la segmente ≤ 12,5 kg
- Știft de siguranță, la segmente > 12,5 kg
- Catalog UKB
- poansoane, pag. 102 (PDF) matrițe, pag. 112 (PDF)
Garanții de calitate
- Rectificare: de precizie
- Interschimbabilitate și paralelism: garantate
- auto-centrare
- utilizabile pe ambele fețe
- Marcarea sculei: cu toate informațiile tehnice
Poansoanele UKB sistem Trumpf și UKB sistem LVD type I pot fi folosite și într-o prindere UKB sistem Wila.
Lungimi de scule · Sistem Wila
12 variantePoansoane cu Simple Clamp ≤ 12,5 kg
-
515 mm
-
300 mm
-
200 mm
-
100 mm
-
550 mm secționat
- 10 segmente, cu prelungiri tip corn stânga și dreapta
Poansoane cu știfturi de siguranță > 12,5 kg
-
515 mm
-
300 mm
Matrițe
-
515 mm
-
300 mm
-
200 mm
-
100 mm
-
550 mm secționat
- 9 segmente
Variante de prindere a poansonului · Sistem Wila
2 variantePragul dintre cele două variante este greutatea segmentului: 12,5 kg.
Simple Clamp
- Schimbare verticală a sculei, pentru segmente de până la 12,5 kg
Știfturi de siguranță
- Schimbare orizontală a sculei, pentru segmente de peste 12,5 kg
- Știfturi de siguranță durificate, la cerere
Modificări și adaptări · Sistem Wila
3 categoriiModificare flexibilă: poansoane
- Tăieri speciale
- Prelungiri tip corn individuale
- Montarea unei prinderi Simple Clamp
- Montarea de știfturi de siguranță
- Marcare laser
- Alte modificări
Modificare flexibilă: matrițe
- Tăieri speciale
- Marcare laser
- Alte modificări
Montarea unui insert de oțel
Prin montarea unui insert de oțel, matrițele UKB sistem Amada pot fi folosite și într-o prindere UKB sistem Wila.
Alte modificări se execută după specificația dumneavoastră, cu fezabilitatea confirmată de UKB. Cerere de modificare
UniBend și UniBend VARIO
Îndoire cu urme minime · table de la 0,5 la 12,0 mm · VARIO cu deschidere V de 40–100 mm
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD
UniBend și UniBend VARIO
Îndoire cu urme minime · table de la 0,5 la 12,0 mm · VARIO cu deschidere V de 40–100 mm
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD
Matrițe pentru îndoire cu urme minime: pe flanșe scurte, lângă găuri, pe tablă caserată sau striată.
- Grosime tablă
- de la 0,5 la 12,0 mm, în funcție de model
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
- Flanșe scurte: urme minime
- Găuri lângă linia de îndoire: rămân nedeformate
- Îndoiri diagonale și conice
- Tablă caserată: fără deteriorarea foliei
Variante
UniBend
Tablă striată și tablă cu bulb, cu marcare minimă pe fața vizibilă. Rezultate repetabile de la o piesă la alta, cu mai puține schimbări de sculă.
UniBend VARIO
Deschidere V reglabilă între 40 și 100 mm, în pași de 5 mm, prin schimbarea lamelelor. Grosime maximă a materialului 12,0 mm. Inserturi tip plat, concav și V, pentru îndoire în V, pe rază, cu supra-îndoire și în U.
Detalii complete în catalogul UKB: UniBend, pagina 186 (PDF) și UniBend VARIO, pagina 191 (PDF).
WingBend PLUS
Fără urme de îndoire · 500–1.500 kN/m · table de la 0,3 la 6,0 mm
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD
WingBend PLUS
Fără urme de îndoire · 500–1.500 kN/m · table de la 0,3 la 6,0 mm
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD
Matriță cu Slider, pentru îndoire fără urme pe aluminiu anodizat, inox lustruit și tablă galvanizată.
- Modele
- patru, forță 500–1.500 kN/m
- Grosime tablă
- de la 0,3 la 6,0 mm
- Livrare
- set segmentat (4 segmente); Slider dintr-o bucată până la 3.000 mm
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
- Flanșe scurte: marcare minimă
- Găuri lângă linia de îndoire: fără deformare
- Tablă galvanizată și aluminiu: fără contaminarea sculei
Detalii complete în catalogul UKB, pagina 193 (PDF).
Matrițe ajustabile
V25–125 până la V150–400 mm · role durificate · până la 30% forță mai mică
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD
Matrițe ajustabile
V25–125 până la V150–400 mm · role durificate · până la 30% forță mai mică
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD
O singură matriță cu deschidere V reglabilă, în loc de un raft de matrițe fixe: mai puține schimbări și timp de pregătire mai scurt.
- Deschideri V reglabile
- V25–125 mm
- V65–185 mm
- V120–300 mm
- V150–400 mm
- Grosimi recomandate
- de la circa 3 mm (V25–125) până la circa 50 mm (V150–400), la Rm = 450 N/mm², inclusiv materiale cu rezistență ridicată
- Role
- rotative, durificate (~60 HRC): îndoire cu urme reduse și până la 30% forță de presare mai mică
- Montaj
- prin suportul de matriță, cu lamele de reglare până la 3.000 mm
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
Detalii complete în catalogul UKB, pagina 200 (PDF).
Matrițe compozite
V 6,0–16,0 mm · 88° / 60° / 30° · sarcină maximă 200 kN/m
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD
Matrițe compozite
V 6,0–16,0 mm · 88° / 60° / 30° · sarcină maximă 200 kN/m
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD
Matrițe cu inserturi înlocuibile, pentru aluminiu, inox și suprafețe vopsite, fără reprelucrarea pieselor.
- Deschidere V
- de la 6,0 la 16,0 mm
- Unghiuri
- 88° / 60° / 30°
- Sarcină maximă
- 200 kN/m
- Suporturi
- sistem Amada, sistem Trumpf, sistem Wila / Bystronic și sistem LVD
- Înlocuire rapidă a inserturilor
- Contaminarea pieselor: fără
Detalii complete în catalogul UKB, pagina 244 (PDF).
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD, alte sisteme
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD, alte sisteme
Folie pusă pe matriță, care previne urmele de îndoire pe tablă și contaminarea matriței.
- Shore 95 A
- grosimi de 0,4 / 0,8 / 1,5 / 2,0 mm
- Shore 60 A
- grosime 0,55 mm
- Lățimi
- 102 și 152 mm
- Montaj
- pe toate tipurile de matrițe, cu suport fixat magnetic direct pe matriță
Detalii complete în catalogul UKB, pagina 238 (PDF).
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD, alte sisteme
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Amada, Trumpf, Bystronic, LVD, alte sisteme
Scule construite pentru o operație anume, pe desenul dumneavoastră, la lungimi de până la 6.000 mm.
- Profile U
- dintr-o singură cursă, cu dimensiuni interioare mici și flanșe înalte
- Balamale
- pe tablă de până la 4,0 mm, diametru interior minim 2,5 × grosime la oțel și aluminiu, 3,0 × grosime la inox
- Nervuri de rigidizare
- dintr-o singură cursă, pe tablă de până la 5,0 mm, în orice formă, indiferent de unghiul de îndoire
- Pași Z, raze imprimate, profile trapezoidale
- aceeași sculă pe grosimi și materiale diferite
- Turtiri
- pe tablă de până la 3,0 mm
- Jaluzele de aerisire
- pe tablă de până la 4,0 mm, cu fante alăturate la pas mic
- Componente active durificate
- Îndoiri de probă pe tabla dumneavoastră
Detalii complete în catalogul UKB, pagina 209 (PDF).
Scule abkant pentru sistemul Bystronic
Poansoanele și matrițele UKB sistem Bystronic vin în lungimi de 515, 300, 200 și 100 mm și în seturi secționate de 550 mm. Pentru poansoane din sistemele Amada sau Trumpf / Wila / LVD pe o presă Bystronic există adaptoare intermediare.
Poansoane și matrițe sistem Bystronic
Fișă tehnică și desen cotat · 10 lungimi și seturi
Poansoane și matrițe sistem Bystronic
Fișă tehnică și desen cotat · 10 lungimi și seturi
- Materiale optime
-
- 42CrMo4, călit la 1.100–1.200 N/mm²
- C45, 650–800 N/mm²
- Raze de îndoire / raze de intrare
- durificate până la 52–55 HRC
- Înălțimi de poanson
- H = 175 mm și H = 250 mm
- Matrițe
-
- unghiuri de 85° / 60° / 30°
- înălțimi H = 55 / 60 / 65 mm
- Catalog UKB
- poansoane, pag. 138 (PDF) matrițe, pag. 144 (PDF)
Garanții de calitate
- Rectificare: de precizie
- Interschimbabilitate și paralelism: garantate
- Marcarea sculei: cu toate informațiile tehnice
Lungimi de scule · Sistem Bystronic
10 variantePoansoane
-
515 mm
-
300 mm
-
200 mm
-
100 mm
-
550 mm secționat
- 10 segmente, cu prelungiri tip corn stânga și dreapta
Matrițe
-
515 mm
-
300 mm
-
200 mm
-
100 mm
-
550 mm secționat
- 9 segmente
Modificări și adaptări · Sistem Bystronic
1 categoriiMontarea unui insert de oțel
Prin montarea unui insert de oțel, matrițele UKB sistem Amada pot fi folosite și într-o prindere UKB sistem Bystronic.
Alte modificări se execută după specificația dumneavoastră, cu fezabilitatea confirmată de UKB. Cerere de modificare
Adaptoare intermediare
Pentru poansoane și pentru matrițe · Bystronic, EHT, Weinbrenner și alte prinderi
Potrivit și pentru: alte sisteme
Adaptoare intermediare
Pentru poansoane și pentru matrițe · Bystronic, EHT, Weinbrenner și alte prinderi
Potrivit și pentru: alte sisteme
Permit montarea sculelor UKB pe o presă cu altă prindere, deci puteți folosi întreaga gamă UKB pe mașina pe care o aveți deja.
- Adaptoare pentru poansoane
- convertesc prinderea presei către sistemul Amada sau Trumpf / Wila / LVD, pe prese cu sistem Bystronic, EHT, Weinbrenner și altele
- se montează la pas de 50 mm: 4 bucăți pentru o presă de 835 mm, 10 pentru 2.100 mm, 20 pentru 4.100 mm
- Adaptoare pentru matrițe
- convertesc masa presei pentru matrițe UKB sistem Amada sau sistem Trumpf / Wila / Bystronic
- se montează pe orice abkant cu masă plată, fără prindere proprie, în lungimi de 2.100, 2.600, 3.100 și 4.100 mm
Detalii complete în catalogul UKB: adaptoare pentru poansoane, pagina 250 (PDF) și adaptoare pentru matrițe, pagina 256 (PDF).
UniBend și UniBend VARIO
Îndoire cu urme minime · table de la 0,5 la 12,0 mm · VARIO cu deschidere V de 40–100 mm
Potrivit și pentru: Amada, Trumpf, Wila, LVD
UniBend și UniBend VARIO
Îndoire cu urme minime · table de la 0,5 la 12,0 mm · VARIO cu deschidere V de 40–100 mm
Potrivit și pentru: Amada, Trumpf, Wila, LVD
Matrițe pentru îndoire cu urme minime: pe flanșe scurte, lângă găuri, pe tablă caserată sau striată.
- Grosime tablă
- de la 0,5 la 12,0 mm, în funcție de model
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
- Flanșe scurte: urme minime
- Găuri lângă linia de îndoire: rămân nedeformate
- Îndoiri diagonale și conice
- Tablă caserată: fără deteriorarea foliei
Variante
UniBend
Tablă striată și tablă cu bulb, cu marcare minimă pe fața vizibilă. Rezultate repetabile de la o piesă la alta, cu mai puține schimbări de sculă.
UniBend VARIO
Deschidere V reglabilă între 40 și 100 mm, în pași de 5 mm, prin schimbarea lamelelor. Grosime maximă a materialului 12,0 mm. Inserturi tip plat, concav și V, pentru îndoire în V, pe rază, cu supra-îndoire și în U.
Detalii complete în catalogul UKB: UniBend, pagina 186 (PDF) și UniBend VARIO, pagina 191 (PDF).
WingBend PLUS
Fără urme de îndoire · 500–1.500 kN/m · table de la 0,3 la 6,0 mm
Potrivit și pentru: Amada, Trumpf, Wila, LVD
WingBend PLUS
Fără urme de îndoire · 500–1.500 kN/m · table de la 0,3 la 6,0 mm
Potrivit și pentru: Amada, Trumpf, Wila, LVD
Matriță cu Slider, pentru îndoire fără urme pe aluminiu anodizat, inox lustruit și tablă galvanizată.
- Modele
- patru, forță 500–1.500 kN/m
- Grosime tablă
- de la 0,3 la 6,0 mm
- Livrare
- set segmentat (4 segmente); Slider dintr-o bucată până la 3.000 mm
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
- Flanșe scurte: marcare minimă
- Găuri lângă linia de îndoire: fără deformare
- Tablă galvanizată și aluminiu: fără contaminarea sculei
Detalii complete în catalogul UKB, pagina 193 (PDF).
Matrițe ajustabile
V25–125 până la V150–400 mm · role durificate · până la 30% forță mai mică
Potrivit și pentru: Amada, Trumpf, Wila, LVD
Matrițe ajustabile
V25–125 până la V150–400 mm · role durificate · până la 30% forță mai mică
Potrivit și pentru: Amada, Trumpf, Wila, LVD
O singură matriță cu deschidere V reglabilă, în loc de un raft de matrițe fixe: mai puține schimbări și timp de pregătire mai scurt.
- Deschideri V reglabile
- V25–125 mm
- V65–185 mm
- V120–300 mm
- V150–400 mm
- Grosimi recomandate
- de la circa 3 mm (V25–125) până la circa 50 mm (V150–400), la Rm = 450 N/mm², inclusiv materiale cu rezistență ridicată
- Role
- rotative, durificate (~60 HRC): îndoire cu urme reduse și până la 30% forță de presare mai mică
- Montaj
- prin suportul de matriță, cu lamele de reglare până la 3.000 mm
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
Detalii complete în catalogul UKB, pagina 200 (PDF).
Matrițe compozite
V 6,0–16,0 mm · 88° / 60° / 30° · sarcină maximă 200 kN/m
Potrivit și pentru: Amada, Trumpf, Wila, LVD
Matrițe compozite
V 6,0–16,0 mm · 88° / 60° / 30° · sarcină maximă 200 kN/m
Potrivit și pentru: Amada, Trumpf, Wila, LVD
Matrițe cu inserturi înlocuibile, pentru aluminiu, inox și suprafețe vopsite, fără reprelucrarea pieselor.
- Deschidere V
- de la 6,0 la 16,0 mm
- Unghiuri
- 88° / 60° / 30°
- Sarcină maximă
- 200 kN/m
- Suporturi
- sistem Amada, sistem Trumpf, sistem Wila / Bystronic și sistem LVD
- Înlocuire rapidă a inserturilor
- Contaminarea pieselor: fără
Detalii complete în catalogul UKB, pagina 244 (PDF).
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Amada, Trumpf, Wila, LVD, alte sisteme
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Amada, Trumpf, Wila, LVD, alte sisteme
Folie pusă pe matriță, care previne urmele de îndoire pe tablă și contaminarea matriței.
- Shore 95 A
- grosimi de 0,4 / 0,8 / 1,5 / 2,0 mm
- Shore 60 A
- grosime 0,55 mm
- Lățimi
- 102 și 152 mm
- Montaj
- pe toate tipurile de matrițe, cu suport fixat magnetic direct pe matriță
Detalii complete în catalogul UKB, pagina 238 (PDF).
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Amada, Trumpf, Wila, LVD, alte sisteme
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Amada, Trumpf, Wila, LVD, alte sisteme
Scule construite pentru o operație anume, pe desenul dumneavoastră, la lungimi de până la 6.000 mm.
- Profile U
- dintr-o singură cursă, cu dimensiuni interioare mici și flanșe înalte
- Balamale
- pe tablă de până la 4,0 mm, diametru interior minim 2,5 × grosime la oțel și aluminiu, 3,0 × grosime la inox
- Nervuri de rigidizare
- dintr-o singură cursă, pe tablă de până la 5,0 mm, în orice formă, indiferent de unghiul de îndoire
- Pași Z, raze imprimate, profile trapezoidale
- aceeași sculă pe grosimi și materiale diferite
- Turtiri
- pe tablă de până la 3,0 mm
- Jaluzele de aerisire
- pe tablă de până la 4,0 mm, cu fante alăturate la pas mic
- Componente active durificate
- Îndoiri de probă pe tabla dumneavoastră
Detalii complete în catalogul UKB, pagina 209 (PDF).
Scule abkant pentru sistemul LVD
Sistemul LVD are două tipuri de poansoane: type I, cu Simple Clamp sau cu știft de siguranță, și type II. Prinderea LVD primește și poansoanele UKB sistem Trumpf și Wila type I.
Poansoane și matrițe sistem LVD
Fișă tehnică și desen cotat · 9 lungimi și seturi · Simple Clamp sau știft de siguranță
Poansoane și matrițe sistem LVD
Fișă tehnică și desen cotat · 9 lungimi și seturi · Simple Clamp sau știft de siguranță
- Materiale optime
-
- 42CrMo4, călit la 1.100–1.200 N/mm²
- C45, călit la 800–850 N/mm²
- C45, 650–800 N/mm²
- Raze de îndoire / raze de intrare
- durificate până la 52–55 HRC
- Prinderea poansonului LVD type I, în două variante
-
- Simple Clamp, la segmente ≤ 12,5 kg
- Știft de siguranță, la segmente > 12,5 kg
- Catalog UKB
- poansoane, pag. 120 (PDF) matrițe, pag. 126 (PDF)
Garanții de calitate
- Rectificare: de precizie
- Interschimbabilitate și paralelism: garantate
- auto-centrare
- utilizabile pe ambele fețe
- Marcarea sculei: cu toate informațiile tehnice
Poansoanele UKB sistem Trumpf și UKB sistem Wila type I pot fi folosite și într-o prindere UKB sistem LVD.
Lungimi de scule · Sistem LVD
9 varianteType I: poansoane cu Simple Clamp ≤ 12,5 kg
-
550 mm secționat
- 10 segmente, cu prelungiri tip corn stânga și dreapta
-
510 mm
-
250 mm
Type I: poansoane cu știfturi de siguranță > 12,5 kg
-
510 mm
Type II: poansoane
-
550 mm secționat
- 10 segmente, cu prelungiri tip corn stânga și dreapta
-
510 mm
Matrițe
-
550 mm secționat
- 9 segmente
-
510 mm
-
250 mm
Variante de prindere a poansonului · Sistem LVD
2 variantePragul dintre cele două variante este greutatea segmentului: 12,5 kg.
Simple Clamp
- Schimbare verticală a sculei, pentru segmente de până la 12,5 kg
Știfturi de siguranță
- Schimbare orizontală a sculei, pentru segmente de peste 12,5 kg
- Știfturi de siguranță durificate, la cerere
Modificări și adaptări · Sistem LVD
1 categoriiMontarea unui insert de oțel
Prin montarea unui insert de oțel, matrițele UKB sistem Amada pot fi folosite și în prinderi UKB sistem LVD.
Alte modificări se execută după specificația dumneavoastră, cu fezabilitatea confirmată de UKB. Cerere de modificare
UniBend și UniBend VARIO
Îndoire cu urme minime · table de la 0,5 la 12,0 mm · VARIO cu deschidere V de 40–100 mm
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic
UniBend și UniBend VARIO
Îndoire cu urme minime · table de la 0,5 la 12,0 mm · VARIO cu deschidere V de 40–100 mm
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic
Matrițe pentru îndoire cu urme minime: pe flanșe scurte, lângă găuri, pe tablă caserată sau striată.
- Grosime tablă
- de la 0,5 la 12,0 mm, în funcție de model
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
- Flanșe scurte: urme minime
- Găuri lângă linia de îndoire: rămân nedeformate
- Îndoiri diagonale și conice
- Tablă caserată: fără deteriorarea foliei
Variante
UniBend
Tablă striată și tablă cu bulb, cu marcare minimă pe fața vizibilă. Rezultate repetabile de la o piesă la alta, cu mai puține schimbări de sculă.
UniBend VARIO
Deschidere V reglabilă între 40 și 100 mm, în pași de 5 mm, prin schimbarea lamelelor. Grosime maximă a materialului 12,0 mm. Inserturi tip plat, concav și V, pentru îndoire în V, pe rază, cu supra-îndoire și în U.
Detalii complete în catalogul UKB: UniBend, pagina 186 (PDF) și UniBend VARIO, pagina 191 (PDF).
WingBend PLUS
Fără urme de îndoire · 500–1.500 kN/m · table de la 0,3 la 6,0 mm
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic
WingBend PLUS
Fără urme de îndoire · 500–1.500 kN/m · table de la 0,3 la 6,0 mm
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic
Matriță cu Slider, pentru îndoire fără urme pe aluminiu anodizat, inox lustruit și tablă galvanizată.
- Modele
- patru, forță 500–1.500 kN/m
- Grosime tablă
- de la 0,3 la 6,0 mm
- Livrare
- set segmentat (4 segmente); Slider dintr-o bucată până la 3.000 mm
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
- Flanșe scurte: marcare minimă
- Găuri lângă linia de îndoire: fără deformare
- Tablă galvanizată și aluminiu: fără contaminarea sculei
Detalii complete în catalogul UKB, pagina 193 (PDF).
Matrițe ajustabile
V25–125 până la V150–400 mm · role durificate · până la 30% forță mai mică
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic
Matrițe ajustabile
V25–125 până la V150–400 mm · role durificate · până la 30% forță mai mică
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic
O singură matriță cu deschidere V reglabilă, în loc de un raft de matrițe fixe: mai puține schimbări și timp de pregătire mai scurt.
- Deschideri V reglabile
- V25–125 mm
- V65–185 mm
- V120–300 mm
- V150–400 mm
- Grosimi recomandate
- de la circa 3 mm (V25–125) până la circa 50 mm (V150–400), la Rm = 450 N/mm², inclusiv materiale cu rezistență ridicată
- Role
- rotative, durificate (~60 HRC): îndoire cu urme reduse și până la 30% forță de presare mai mică
- Montaj
- prin suportul de matriță, cu lamele de reglare până la 3.000 mm
- Suport de matriță
- sistem Amada, sistem Trumpf / Wila / Bystronic și sistem LVD
Detalii complete în catalogul UKB, pagina 200 (PDF).
Matrițe compozite
V 6,0–16,0 mm · 88° / 60° / 30° · sarcină maximă 200 kN/m
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic
Matrițe compozite
V 6,0–16,0 mm · 88° / 60° / 30° · sarcină maximă 200 kN/m
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic
Matrițe cu inserturi înlocuibile, pentru aluminiu, inox și suprafețe vopsite, fără reprelucrarea pieselor.
- Deschidere V
- de la 6,0 la 16,0 mm
- Unghiuri
- 88° / 60° / 30°
- Sarcină maximă
- 200 kN/m
- Suporturi
- sistem Amada, sistem Trumpf, sistem Wila / Bystronic și sistem LVD
- Înlocuire rapidă a inserturilor
- Contaminarea pieselor: fără
Detalii complete în catalogul UKB, pagina 244 (PDF).
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic, alte sisteme
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic, alte sisteme
Folie pusă pe matriță, care previne urmele de îndoire pe tablă și contaminarea matriței.
- Shore 95 A
- grosimi de 0,4 / 0,8 / 1,5 / 2,0 mm
- Shore 60 A
- grosime 0,55 mm
- Lățimi
- 102 și 152 mm
- Montaj
- pe toate tipurile de matrițe, cu suport fixat magnetic direct pe matriță
Detalii complete în catalogul UKB, pagina 238 (PDF).
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic, alte sisteme
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic, alte sisteme
Scule construite pentru o operație anume, pe desenul dumneavoastră, la lungimi de până la 6.000 mm.
- Profile U
- dintr-o singură cursă, cu dimensiuni interioare mici și flanșe înalte
- Balamale
- pe tablă de până la 4,0 mm, diametru interior minim 2,5 × grosime la oțel și aluminiu, 3,0 × grosime la inox
- Nervuri de rigidizare
- dintr-o singură cursă, pe tablă de până la 5,0 mm, în orice formă, indiferent de unghiul de îndoire
- Pași Z, raze imprimate, profile trapezoidale
- aceeași sculă pe grosimi și materiale diferite
- Turtiri
- pe tablă de până la 3,0 mm
- Jaluzele de aerisire
- pe tablă de până la 4,0 mm, cu fante alăturate la pas mic
- Componente active durificate
- Îndoiri de probă pe tabla dumneavoastră
Detalii complete în catalogul UKB, pagina 209 (PDF).
Scule abkant pentru alte sisteme: EHT, Weinbrenner și altele
Pentru prinderile EHT și Weinbrenner, UKB produce scule dedicate, la lungimea cerută, până la 6.000 mm. Pentru alte prinderi non-standard, sculele se produc după specificație sau se montează prin adaptoare intermediare.
Poansoane și matrițe sistem EHT
Fișă tehnică și desen cotat · 10 lungimi și seturi
Poansoane și matrițe sistem EHT
Fișă tehnică și desen cotat · 10 lungimi și seturi
- Materiale optime
-
- 42CrMo4, călit la 1.100–1.200 N/mm²
- C45, călit la 800–850 N/mm²
- C45, 650–800 N/mm²
- 1.2312, călit la 950–1.100 N/mm²
- Raze de îndoire / raze de intrare
- durificate până la 55–58 HRC
- Lungime maximă de producție
- 6.000 mm
- Catalog UKB
- poansoane, pag. 150 (PDF) matrițe, pag. 153 (PDF)
Garanții de calitate
- Rectificare: de precizie
- Interschimbabilitate și paralelism: garantate
- Marcarea sculei: cu toate informațiile tehnice
- Producție individuală: conform specificațiilor dumneavoastră
Configurați individual lungimile de care aveți nevoie, potrivit specificațiilor dumneavoastră.
Lungimi de scule · Sistem EHT
10 variantePoansoane
-
2.050 mm
- 17 segmente, cu prelungiri tip corn stânga și dreapta
-
2.550 mm
- 19 segmente, cu prelungiri tip corn stânga și dreapta
-
3.050 mm
- 21 de segmente, cu prelungiri tip corn stânga și dreapta
-
3.550 mm
- 23 de segmente, cu prelungiri tip corn stânga și dreapta
-
4.050 mm
- 25 de segmente, cu prelungiri tip corn stânga și dreapta
Matrițe
-
2.050 mm
- 17 segmente
-
2.550 mm
- 19 segmente
-
3.050 mm
- 21 de segmente
-
3.550 mm
- 23 de segmente
-
4.050 mm
- 25 de segmente
Poansoane și matrițe sistem Weinbrenner
Fișă tehnică și desen cotat · lungimi la cerere
Poansoane și matrițe sistem Weinbrenner
Fișă tehnică și desen cotat · lungimi la cerere
- Materiale optime
-
- 42CrMo4, călit la 1.100–1.200 N/mm²
- C45, călit la 800–850 N/mm²
- C45, 650–800 N/mm²
- 1.2312, călit la 950–1.100 N/mm²
- Raze de îndoire / raze de intrare
- durificate până la 55–58 HRC
- Lungime maximă de producție
- 6.000 mm
- Catalog UKB
- poansoane, pag. 150 (PDF) matrițe, pag. 153 (PDF)
Garanții de calitate
- Rectificare: de precizie
- Interschimbabilitate și paralelism: garantate
- Marcarea sculei: cu toate informațiile tehnice
- Producție individuală: conform specificațiilor dumneavoastră
Lungimi de scule · Sistem Weinbrenner
UKB nu publică un tabel fix de lungimi pentru sistemul Weinbrenner: sculele se produc individual, la lungimea cerută.
Alte sisteme de prindere
Exemple de poansoane și matrițe produse la specificație
Alte sisteme de prindere
Exemple de poansoane și matrițe produse la specificație
- Materiale optime
-
- 42CrMo4, călit la 1.100–1.200 N/mm²
- C45, călit la 800–850 N/mm²
- C45, 650–800 N/mm²
- 1.2312, călit la 950–1.100 N/mm²
- Raze de îndoire / raze de intrare
- durificate până la 55–58 HRC
- Lungime maximă de producție
- 6.000 mm
- Catalog UKB
- sisteme non-standard, pag. 157 (PDF)
Garanții de calitate
- Rectificare: de precizie
- Interschimbabilitate și paralelism: garantate
- Marcarea sculei: cu toate informațiile tehnice
- Producție individuală: conform specificațiilor dumneavoastră
Toate poansoanele și matrițele de mai jos sunt exemple. UKB produce individual, după specificațiile dumneavoastră.
Lungimi de scule · Alte sisteme de prindere
6 varianteExemple de poansoane
-
Exemplele 1–3
-
Exemplele 4–6
Exemple de matrițe
-
Exemplele 1–3
-
Exemplele 4–6
-
Exemplele 7–8
-
Exemplele 9–10
Adaptoare intermediare
Pentru poansoane și pentru matrițe · Bystronic, EHT, Weinbrenner și alte prinderi
Potrivit și pentru: Bystronic
Adaptoare intermediare
Pentru poansoane și pentru matrițe · Bystronic, EHT, Weinbrenner și alte prinderi
Potrivit și pentru: Bystronic
Permit montarea sculelor UKB pe o presă cu altă prindere, deci puteți folosi întreaga gamă UKB pe mașina pe care o aveți deja.
- Adaptoare pentru poansoane
- convertesc prinderea presei către sistemul Amada sau Trumpf / Wila / LVD, pe prese cu sistem Bystronic, EHT, Weinbrenner și altele
- se montează la pas de 50 mm: 4 bucăți pentru o presă de 835 mm, 10 pentru 2.100 mm, 20 pentru 4.100 mm
- Adaptoare pentru matrițe
- convertesc masa presei pentru matrițe UKB sistem Amada sau sistem Trumpf / Wila / Bystronic
- se montează pe orice abkant cu masă plată, fără prindere proprie, în lungimi de 2.100, 2.600, 3.100 și 4.100 mm
Detalii complete în catalogul UKB: adaptoare pentru poansoane, pagina 250 (PDF) și adaptoare pentru matrițe, pagina 256 (PDF).
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic, LVD
Folii de protecție
Shore 95 A și 60 A · lățimi de 102 și 152 mm · pe orice matriță
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic, LVD
Folie pusă pe matriță, care previne urmele de îndoire pe tablă și contaminarea matriței.
- Shore 95 A
- grosimi de 0,4 / 0,8 / 1,5 / 2,0 mm
- Shore 60 A
- grosime 0,55 mm
- Lățimi
- 102 și 152 mm
- Montaj
- pe toate tipurile de matrițe, cu suport fixat magnetic direct pe matriță
Detalii complete în catalogul UKB, pagina 238 (PDF).
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic, LVD
Scule speciale la comandă
Profile U dintr-o cursă · balamale · nervuri · pași Z · jaluzele
Potrivit și pentru: Amada, Trumpf, Wila, Bystronic, LVD
Scule construite pentru o operație anume, pe desenul dumneavoastră, la lungimi de până la 6.000 mm.
- Profile U
- dintr-o singură cursă, cu dimensiuni interioare mici și flanșe înalte
- Balamale
- pe tablă de până la 4,0 mm, diametru interior minim 2,5 × grosime la oțel și aluminiu, 3,0 × grosime la inox
- Nervuri de rigidizare
- dintr-o singură cursă, pe tablă de până la 5,0 mm, în orice formă, indiferent de unghiul de îndoire
- Pași Z, raze imprimate, profile trapezoidale
- aceeași sculă pe grosimi și materiale diferite
- Turtiri
- pe tablă de până la 3,0 mm
- Jaluzele de aerisire
- pe tablă de până la 4,0 mm, cu fante alăturate la pas mic
- Componente active durificate
- Îndoiri de probă pe tabla dumneavoastră
Detalii complete în catalogul UKB, pagina 209 (PDF).
Cerere de ofertă: scule UKB pentru EHT, Weinbrenner sau alt sistem
Compatibilitate UKB pe sistemul presei
Ce scule UKB se potrivesc cu fiecare sistem de prindere: poansoanele și matrițele dedicate, cu paginile din catalog, și sculele speciale pentru care UKB are suport pe acel sistem.
| Sistem | Poansoane și matrițe | Scule speciale și adaptoare |
|---|---|---|
| Amada | Poansoane și matrițe sistem Amada (catalog UKB, poansoane p. 24, matrițe p. 53) | UniBend și UniBend VARIO · WingBend PLUS · Matrițe ajustabile · Matrițe compozite · Suporturi și inserturi PU · Folii de protecție · Scule speciale la comandă |
| Trumpf | Poansoane și matrițe sistem Trumpf (catalog UKB, poansoane p. 74, matrițe p. 87) | UniBend și UniBend VARIO · WingBend PLUS · Matrițe ajustabile · Matrițe compozite · Folii de protecție · Scule speciale la comandă |
| Wila | Poansoane și matrițe sistem Wila (catalog UKB, poansoane p. 102, matrițe p. 112) | UniBend și UniBend VARIO · WingBend PLUS · Matrițe ajustabile · Matrițe compozite · Folii de protecție · Scule speciale la comandă |
| Bystronic | Poansoane și matrițe sistem Bystronic (catalog UKB, poansoane p. 138, matrițe p. 144) | Adaptoare intermediare · UniBend și UniBend VARIO · WingBend PLUS · Matrițe ajustabile · Matrițe compozite · Folii de protecție · Scule speciale la comandă |
| LVD | Poansoane și matrițe sistem LVD (catalog UKB, poansoane p. 120, matrițe p. 126) | UniBend și UniBend VARIO · WingBend PLUS · Matrițe ajustabile · Matrițe compozite · Folii de protecție · Scule speciale la comandă |
| EHT, Weinbrenner, alte prinderi | Poansoane și matrițe sistem EHT (catalog UKB, poansoane p. 150, matrițe p. 153) · Poansoane și matrițe sistem Weinbrenner (catalog UKB, poansoane p. 150, matrițe p. 153) · Alte sisteme de prindere (catalog UKB, sisteme non-standard p. 157) | Adaptoare intermediare · Folii de protecție · Scule speciale la comandă |
Amada
- Poansoane și matrițe
- Poansoane și matrițe sistem Amada (catalog UKB, poansoane p. 24, matrițe p. 53)
- Scule speciale și adaptoare
- UniBend și UniBend VARIO · WingBend PLUS · Matrițe ajustabile · Matrițe compozite · Suporturi și inserturi PU · Folii de protecție · Scule speciale la comandă
Trumpf
- Poansoane și matrițe
- Poansoane și matrițe sistem Trumpf (catalog UKB, poansoane p. 74, matrițe p. 87)
- Scule speciale și adaptoare
- UniBend și UniBend VARIO · WingBend PLUS · Matrițe ajustabile · Matrițe compozite · Folii de protecție · Scule speciale la comandă
Wila
- Poansoane și matrițe
- Poansoane și matrițe sistem Wila (catalog UKB, poansoane p. 102, matrițe p. 112)
- Scule speciale și adaptoare
- UniBend și UniBend VARIO · WingBend PLUS · Matrițe ajustabile · Matrițe compozite · Folii de protecție · Scule speciale la comandă
Bystronic
- Poansoane și matrițe
- Poansoane și matrițe sistem Bystronic (catalog UKB, poansoane p. 138, matrițe p. 144)
- Scule speciale și adaptoare
- Adaptoare intermediare · UniBend și UniBend VARIO · WingBend PLUS · Matrițe ajustabile · Matrițe compozite · Folii de protecție · Scule speciale la comandă
LVD
- Poansoane și matrițe
- Poansoane și matrițe sistem LVD (catalog UKB, poansoane p. 120, matrițe p. 126)
- Scule speciale și adaptoare
- UniBend și UniBend VARIO · WingBend PLUS · Matrițe ajustabile · Matrițe compozite · Folii de protecție · Scule speciale la comandă
EHT, Weinbrenner, alte prinderi
- Poansoane și matrițe
- Poansoane și matrițe sistem EHT (catalog UKB, poansoane p. 150, matrițe p. 153) · Poansoane și matrițe sistem Weinbrenner (catalog UKB, poansoane p. 150, matrițe p. 153) · Alte sisteme de prindere (catalog UKB, sisteme non-standard p. 157)
- Scule speciale și adaptoare
- Adaptoare intermediare · Folii de protecție · Scule speciale la comandă
Între sisteme, unele scule trec dintr-o prindere în alta: poansoanele Trumpf, Wila type I și LVD type I sunt interschimbabile între cele trei prinderi, iar matrițele sistem Amada se folosesc în prinderile Trumpf, Wila, Bystronic și LVD cu un insert de oțel. Catalogul UKB complet (PDF).
Cuțite pentru ghilotine
Fabricate de UKB pentru o gamă largă de mașini de debitat tablă cu ghilotină. Materialul lamei se alege în funcție de ce tăiați, aluminiu, oțel, inox sau alte materiale, de grosimea minimă, medie și maximă și de regimul de lucru: ocazional, într-un schimb sau în mai multe schimburi.
Lungime maximă
4.200 mm
piesă unică
Muchii de tăiere
4 · 2 · 1
opțiuni disponibile
Design
La comandă
după specificațiile clientului

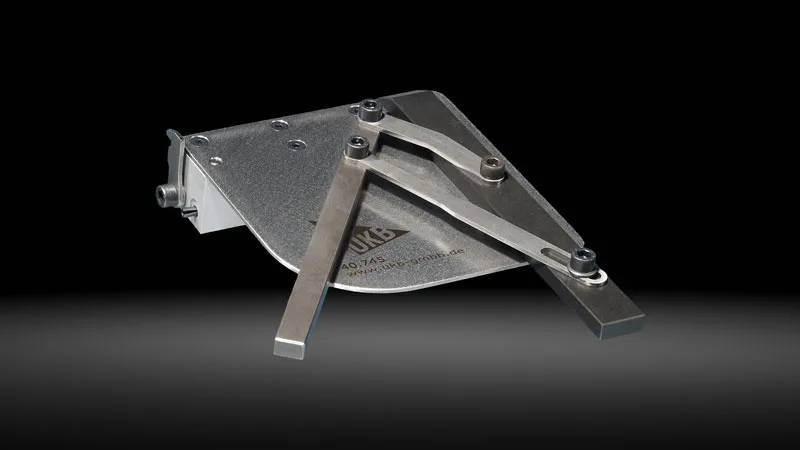

Accesorii
Accesorii UKB pentru organizarea și utilizarea eficientă a sculelor.
Întrebări frecvente
Lucrați și cu o mașină de ștanțat CNC? Scule ștanțare Mate →, compatibile sisteme Amada, Trumpf, Euromac, LVD, Prima Power, Salvagnini.
Compatibilitatea se verifică înainte de ofertă
Marca și modelul presei ajung pentru verificare; sistemul de prindere se confirmă împreună cu UKB, fără cost.
Vă contactăm după ce înțelegem cererea.
